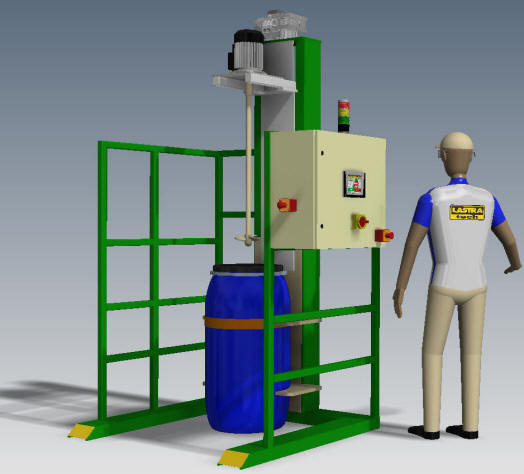

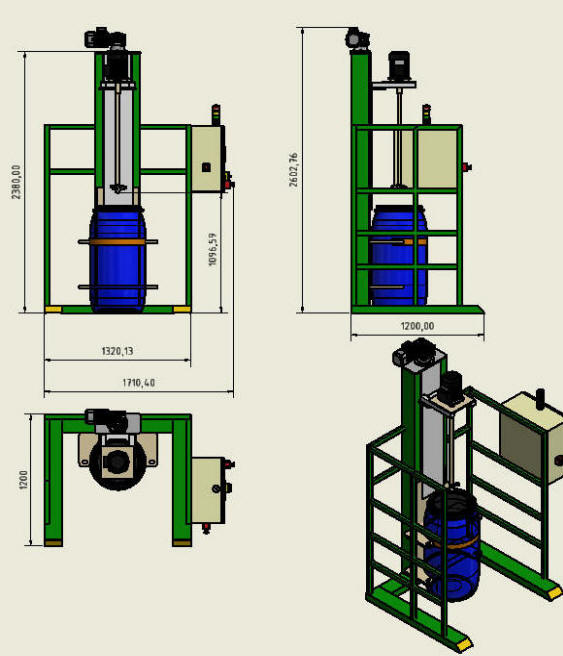

POVPRAŠEVANJE & CENIK        MEŠANJE V SODIH Clasicamix



KRMILNI  MODULI
LASTRA MIX

za  nadzorovano mešanje








PREDSTAVITEV:

Zagotavljanje kontinuirnega kvalitetnega mešanja lahko dosežemo z LASTRAMIX napravo. Kontinuirno  nadzorujemo hitrost mešanja preko nastavitvenega programa po rampi. To pomeni, da lahko nastavite 2 hitrosti  in 2 časa mešanja ki se preklapljata avtomatsko. Mešalo po nekem času obratuje z nižjo hitrosto , nato preklopi na drugo  hitrost in drugo dolžino časa,  zato da zajame vso vsebino in da se ne ustavarja lijak.

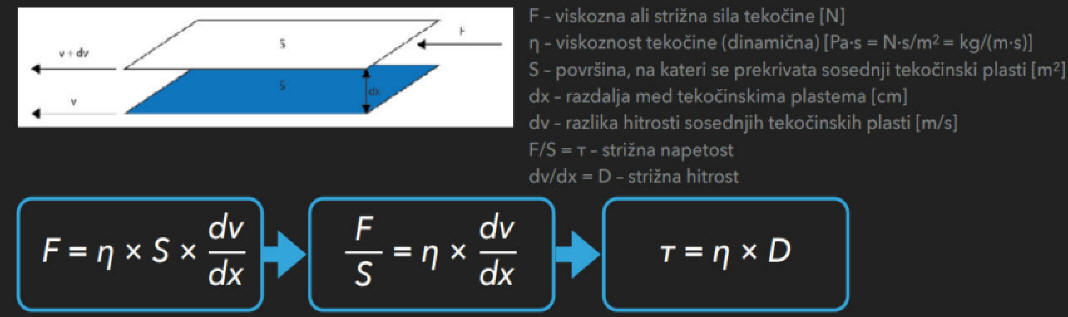

Ker se hitrosti menjata se pojavljajo različni strižni pretok,i ki tako preprečujejo nastanek  laminarnih  tokov in s tem nezadostno kakovost pri mešanja. Nekatere komponente tudi ni priporočljivo preveč mešati zate se s tem pristopom prilagodimo kinematičnim lastnostim komponente in njeni specifiki.

Programsko tako nastavite optimalne čase in pogoje ki vam ustrezajo že v nekaj korakih.


ROČNO OBATOVANJE daje vporabniku možnost ročnega  ali popolnoma avtomatskega vodenja  naprave.

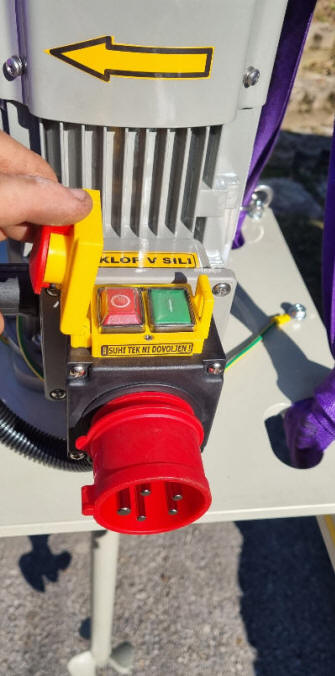

Mešalo  startamo ročno preko ke START ali avtomatsko preko izdelanega programa ki ga sami difiniramo.V ročnem režimi lahko nastavimo hitrost obratovanja preko poščic in sicer;
- puščica GOR – povečunemo hitrost
- puščica DOL – zmanjšujemo  hitrost
Lahko pa pritisnemo na hitrost obratovanje in direktno vpišemo željeno hitrost.































 ALL IN ONE
sistem - vse v enem kosu










SPLIT
sistem - ločeno mešalo ločeno krmiljenje










:M 900  PP + LASTRAMIX scada

V avtomatskem režimo pa lahko nastavimo vrsto parametrov za nadzorovan sistem mešanja. Nadzor je možen tudi preko ETHERNET povezave.

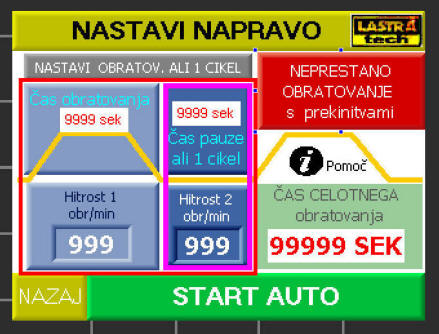

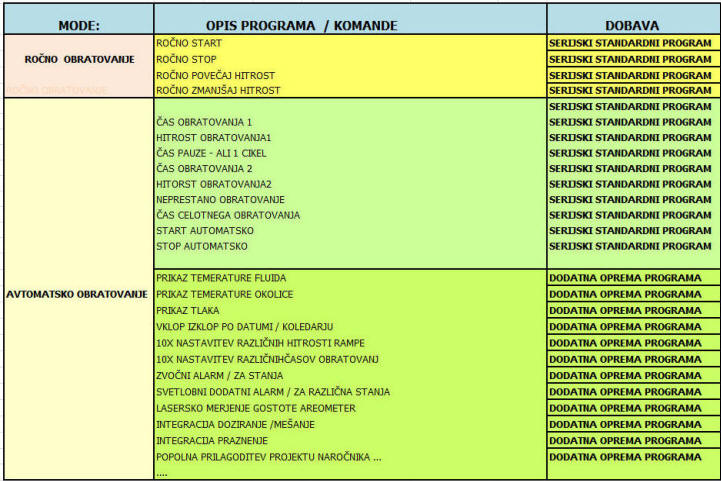

Nastavitveni meni prikazuje možne nastavitve avtomatizacije krmiljenja mešala od časa obratovanja do pauze  zakasnjenega zagona
hitrosti 1, hitrosti 2, celotnega časa obratovanja in načina cikla pauze ..... Sistem je zelo napreden in se ga da vključiti v katerikoli SCADA sistem.

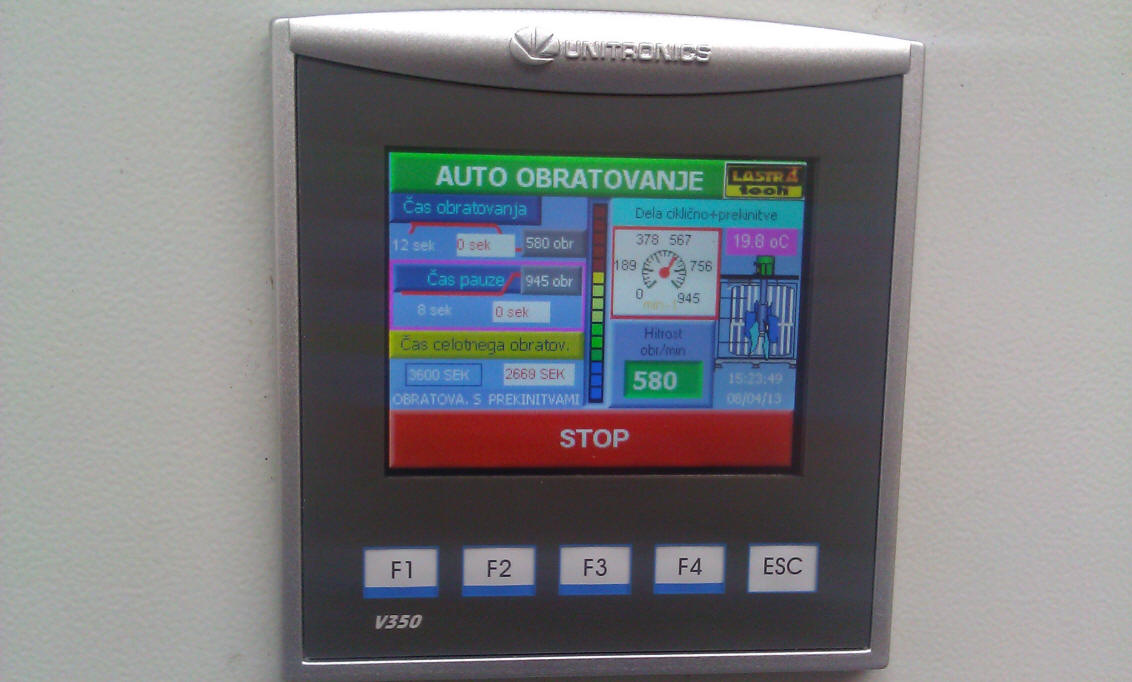

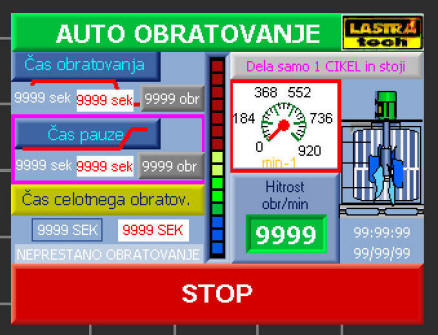

AVTO OBRATOVANJE meni aktivira pred nastavljene parametre in omogoča popolnoma nadzorovan krmilni sistem .

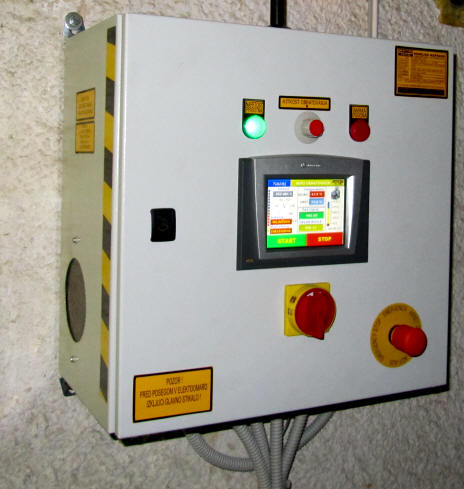

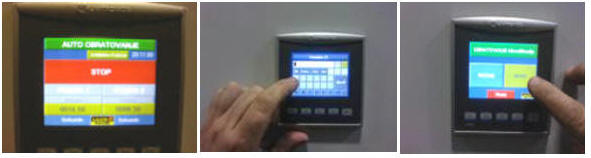

Krmiljenje po programu pomeni da je v elektroomaro vdelan PLC hmi barvni  touch screen krmilnik ki ima prigrajemo
programsko opremo za točno nastavitev obratovanja naprave različnih zahtevnosti..

Preko menijev na barvnem zaslonu nastavimo program  kdaj se vklopi /izklopi  lahko po urah  ali datumu …....



lahko željen čas obratovanja , nastavimo način obratovanja kdaj se naj hitrost poveča ali zmanjša, nastavimo
kdaj naj se izklopi.

Napravo se da priključiti preko eternet mreže na katerikoli računalnik in se preko Remoute programa ki je brezplačen
gleda in krmili stanje  stanje na daljavo preko eternet mreže.

Ravno tako je možno izdelati program ki beleži stanja  in se potem te podatke enostavno preko mreže prenese v
excelovo datoteko.

cena opreme :  seveda je odvisna od zahtevnosti projekta oziroma kaj vse želite imeti da naprava zna.

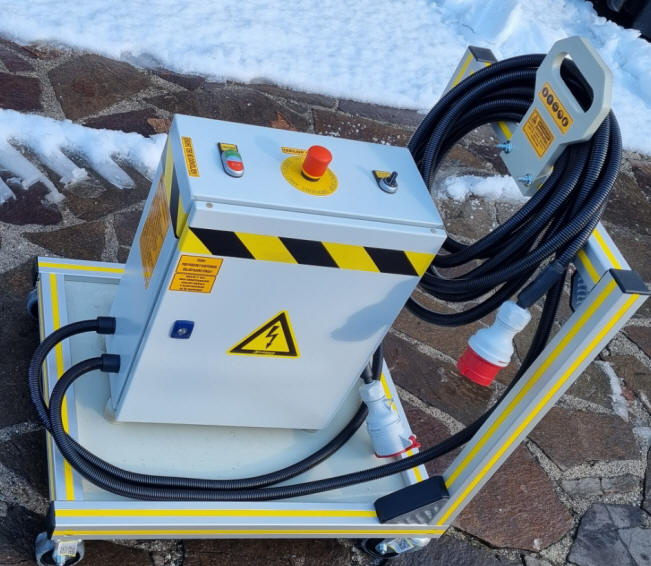

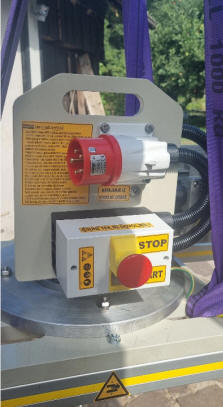

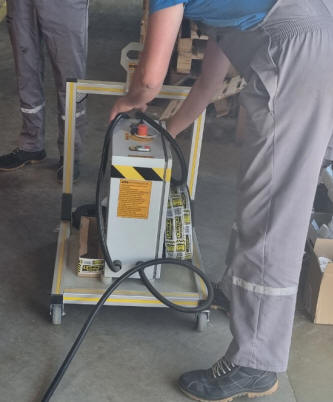

ALL IN ONE
sistem -   vse v enem kosu

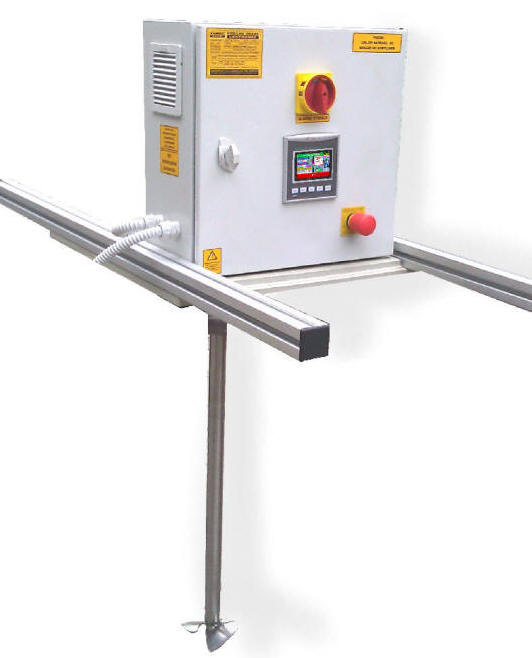

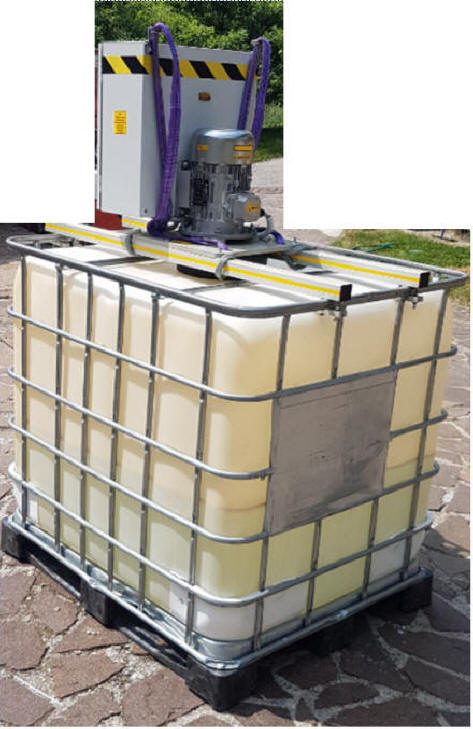

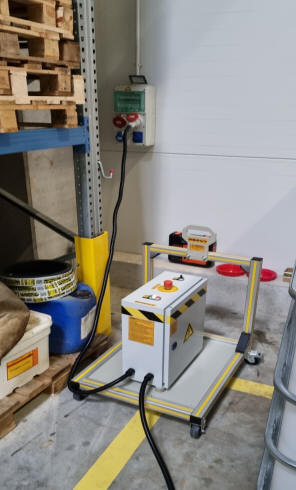

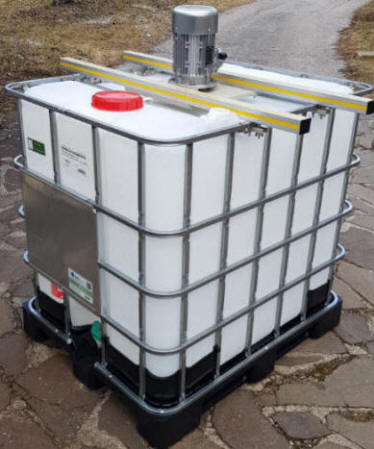

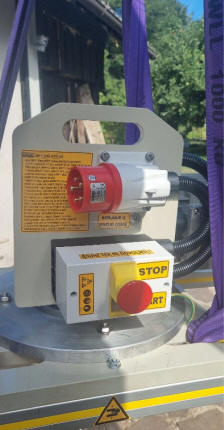

ALL IN ONE sistem

elektroomara z kompletnim krmiljenjem vsemi priključnimi kabli in senzoriko je integrirana na nosilni most tako,
da ob manipulaciji le vključite napajalni kabel, glavno stikalo in sistem je že v funkciji. Prednost je v mobilnosti sistema.




ALL IN ONE  sistem elektroomara z krmiljenjem
v enem kosu





Pogon je ob krmilni omari.

ALL IN ONE  sistem
elektroomara z krmiljenjem
v enem kosu
















ALL IN ONE  sistem
enostaven za manipulacijo

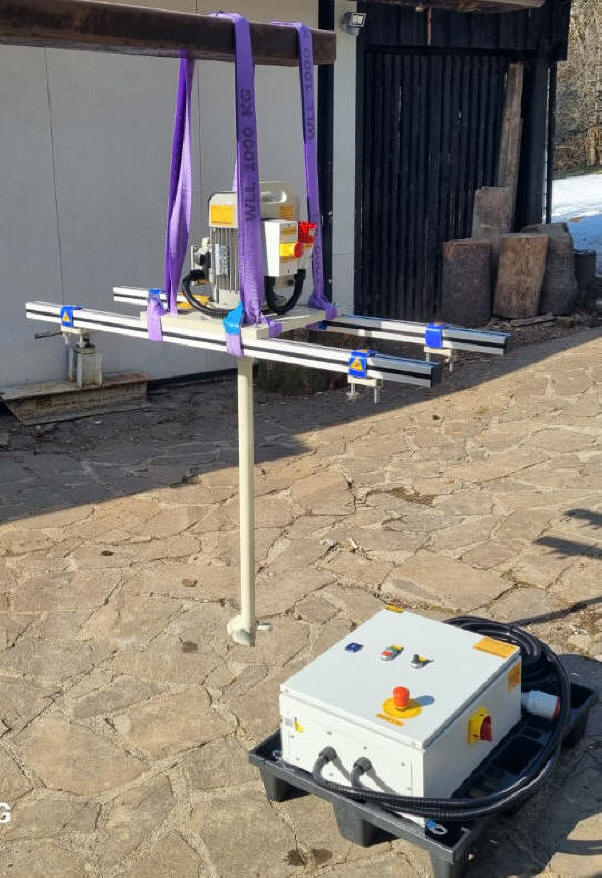

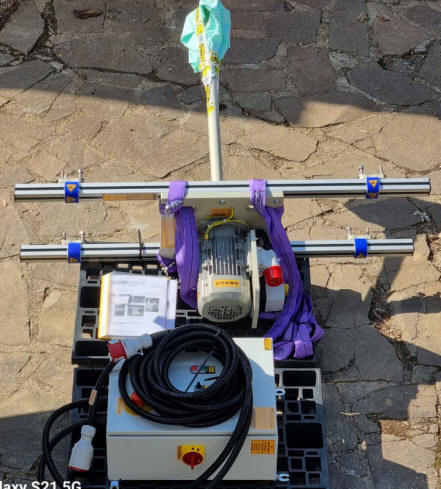

SPLIT  sistem ločeno mešalo, ločeno krmiljenje

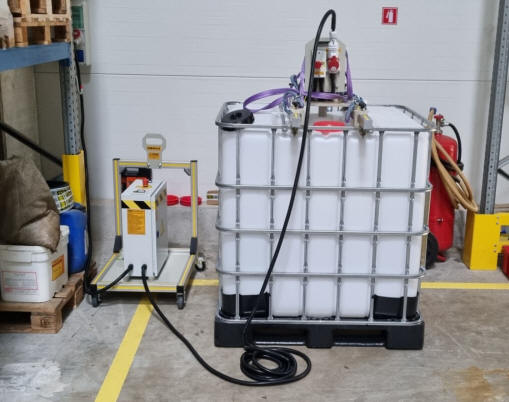

SPLIT sistem

Split -ali deljen sistem pomeni, da je elektroomara s krmiljenjem  fiksno montirana .Mešalo in senzorika pa je postavljena ločeno od elektrokrmiljenja.
Prednost je v tem da je napajanje in ves sistem stabilno vgrajen z prigrajenim svetlobim ali poi želji tudi zvočnim nadzorom.
Sistem ima lahko prigrajeno različno sentzoriko naprimer  senzoriko nadzora temperature fluida, nivoja tekočine ...

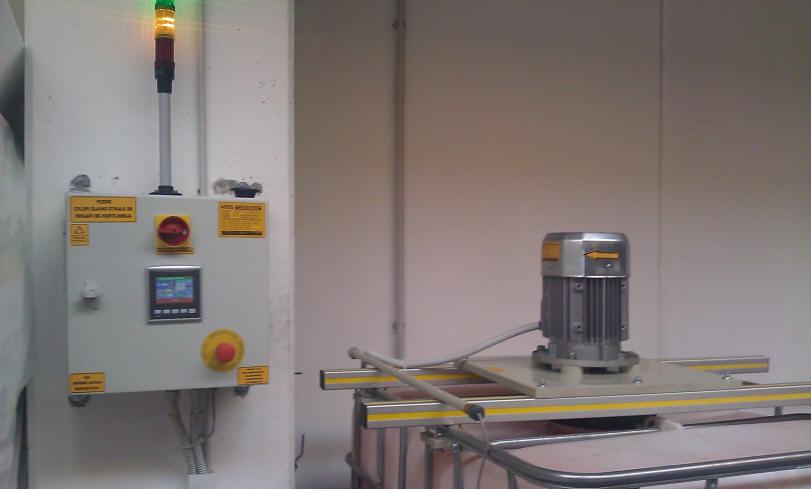

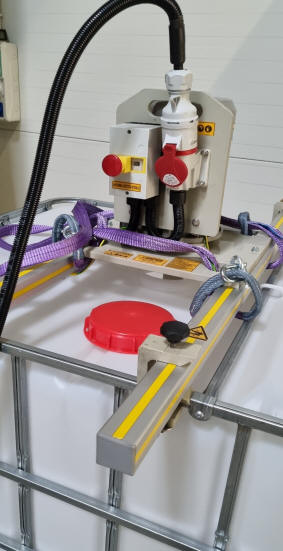

SPLIT sistem elektroomara z krmiljenjem  posebej, mešalo posebej

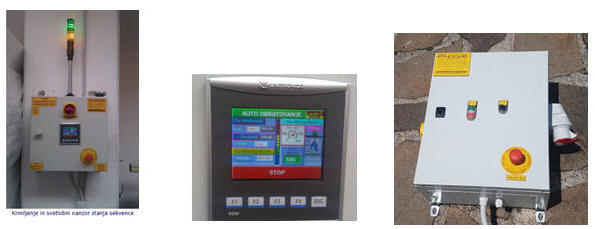

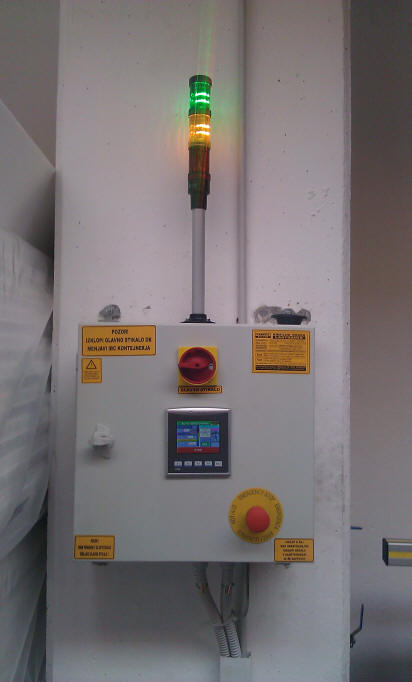

Krmiljenje in svetlobni nanzor stanja sekvence

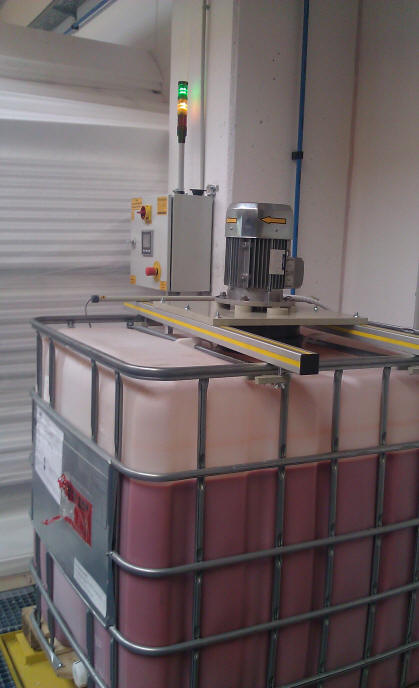

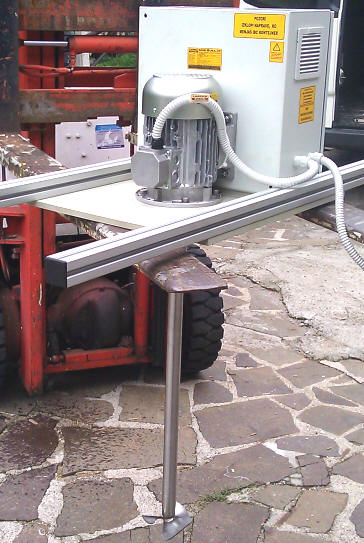

SPLIT SISTEM s prigrajenim mešalom M900-INOX AIRFLOW + PT 100 temperaturni nadzor

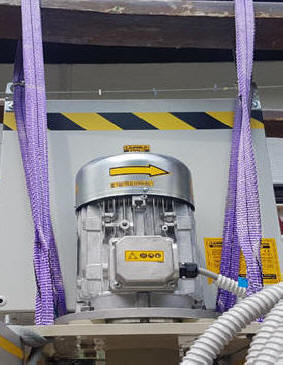

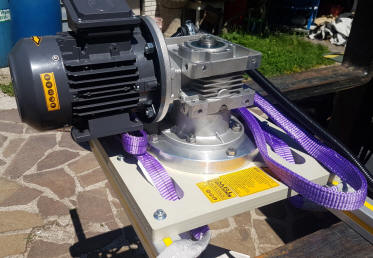

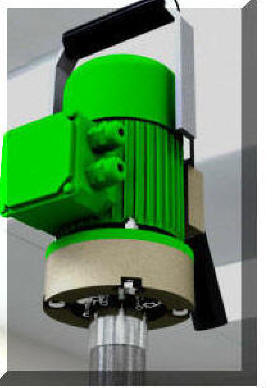

AIRFLOW sistem :
elektromotor je ločen tako da agresivni hlapi ne silijo v pogon

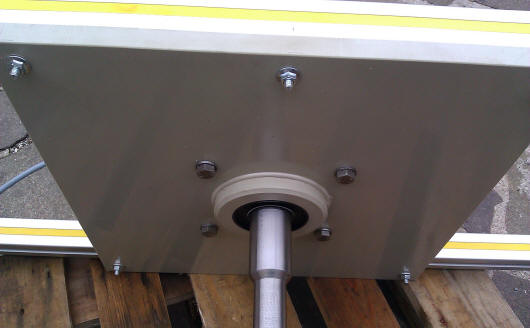

Tesnilni sistem:
zapiralni pokrov je predelan s tesnilnim elastomerom, ki preprečuje
izhajanje hlapov  med napravo in IBC posodo


Tesnilni sistem:  :
ohišje mešalo SEMMERING hvalitete FPM ali NBR ali PTFE-teflon

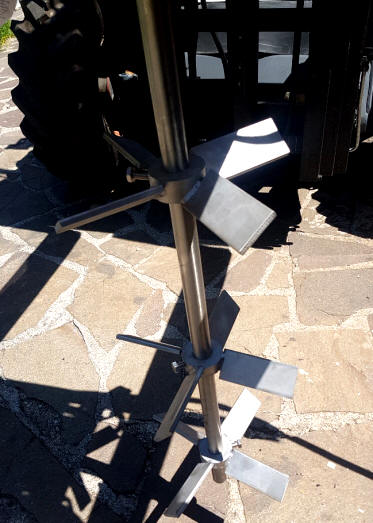

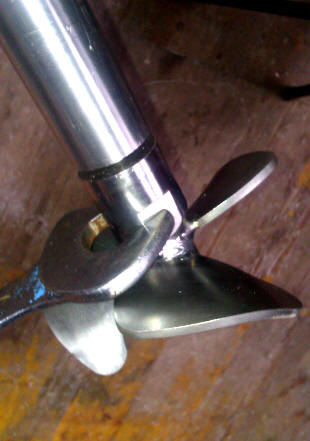

MENJALNI SISTEM ROTORJA :
eno mešalo kot pogon  lahko uporabimo za več
različnih mešalnih glav ki jih privijemo na pogonsko gred.





SPLIT sistem in senzorika :
dodatno omogoča prikaz senzorike na primer TEMPERATURO TEKOČINE,ki jo mešamo.

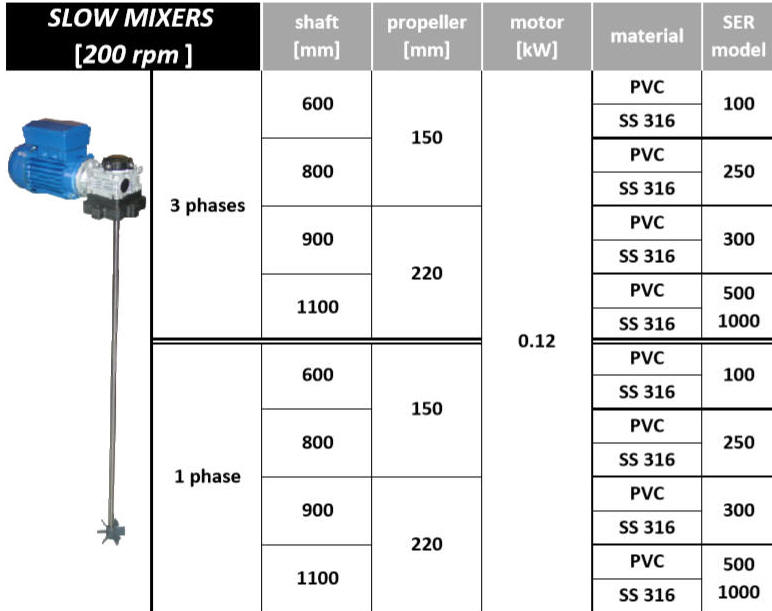

POČASI  ROTIRAJOČI MEŠALNIKI

  OZNAKA konstrukcija OPIS IN NAMEN MATERIALI DOLŽINE IN MOČI
  RM- A reduktorsko gnana direktna namenjen  mešanju v srednje globokih  nizkih posodah in rezervarjih primerno za goste medije  kislinskoodporna
izvedba
inox pvc ali poipropilen izvedba L= 400 -1000 mm / 1.5-5.5kw
RM-B reduktorsko gnana z dodatnim drsnim ležajenjem v nosilni cevi namenjen  mešanju v srednje globokih  nizkih posodaj in rezervarjih primerno za goste medije  tudi kislinskoodporna izvedba jeklo ali inox L= 1000 -1500 mm / 1.5-5.5kw

RM-C reduktorsko gnana direktna Z OZKIM ROTORJEM namenjen  mešanju v IBC kontejnerjih in posodah z ozko odprtino  za   sredne  goste medije medije jeklo ali inox L=400 -1500 mm / 1.5-3kw


RM-D



reduktorsko gnana z dodatnim krogličnim ležajenjem v nosilnem ohišju pod reduktorjem namenjen  mešanju v srednje globokih  nizkih posodaj in rezervarjih primerno za goste medije  tudi kislinskoodporna izvedba PP in INOX inox, inox+PP







     HITRO ROTIRAJOČA MEŠALNIKI

  OZNAKA konstrukcija OPIS IN NAMEN MATERIALI DOLŽINE IN MOČI
  CBM dodatno ležajenje z podaljšenim ohišjem za pogonom namenjen aktivnemu mešanju v globokih bazenih rezervarjih cisternah ( čistilne naprave) jeklo ali inox L= 1000 -1500 mm / 1.5-5.5kw
  ML dodatno drsno ležajenje v nosilni cevi namenjen aktivnemu mešanju v SREDNJE globokih bazenih tudi za srednje goste medije jeklo ali inox L=800 -1500 mm / 1.5-3kw
 M direktno gnano mešalo namenjen aktivnemu mešanju v nizkih in  srednje globokih rezervarjih tudi kislinskoodporni ter tudi za v IBC kontjnerje jeklo ali inox. polipropilen
pvc,pe
L= 100 -1500 mm / .037-3kw

TXL direktno gnano TURBO mešalo za mešanje brez lokalnega vrtinčenja  medija deluje na način da točkovno sesa in tlačni poriva  fluid  po volumnu,  preprečije  nastajanje usedlin , kislinskoodporne izvedbe zelo učinkovit pri raztapljanju polipropilen L= 400 +4000mm
0.37-5,5 kw

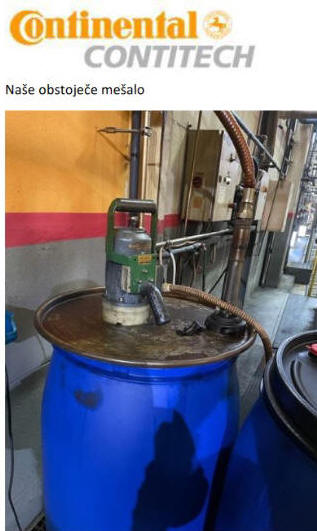

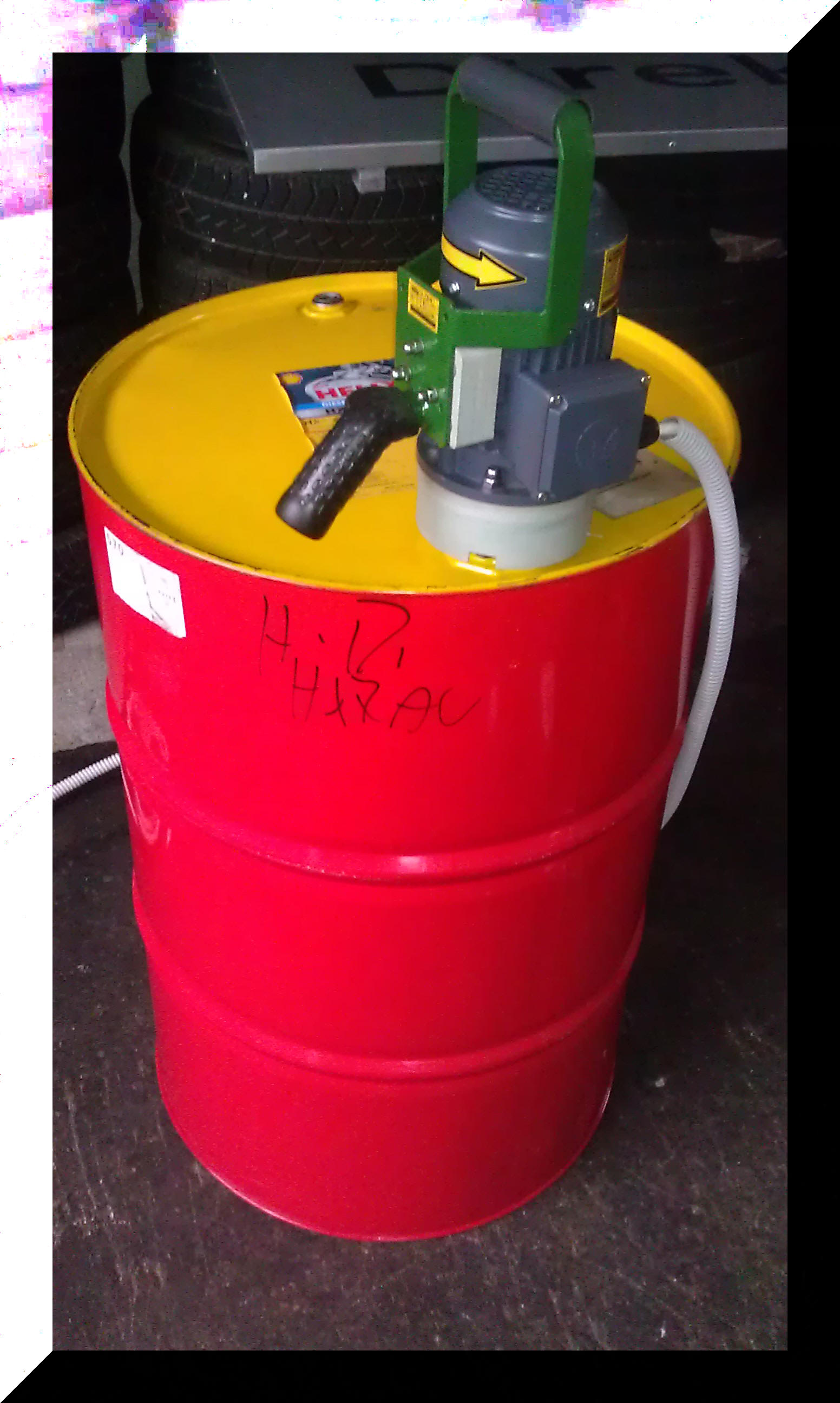

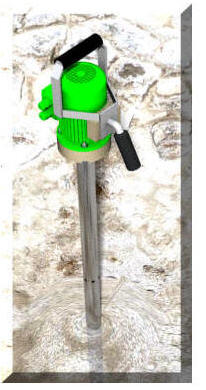

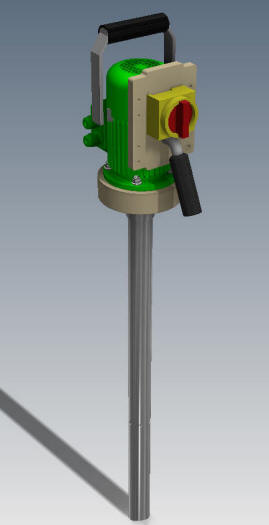

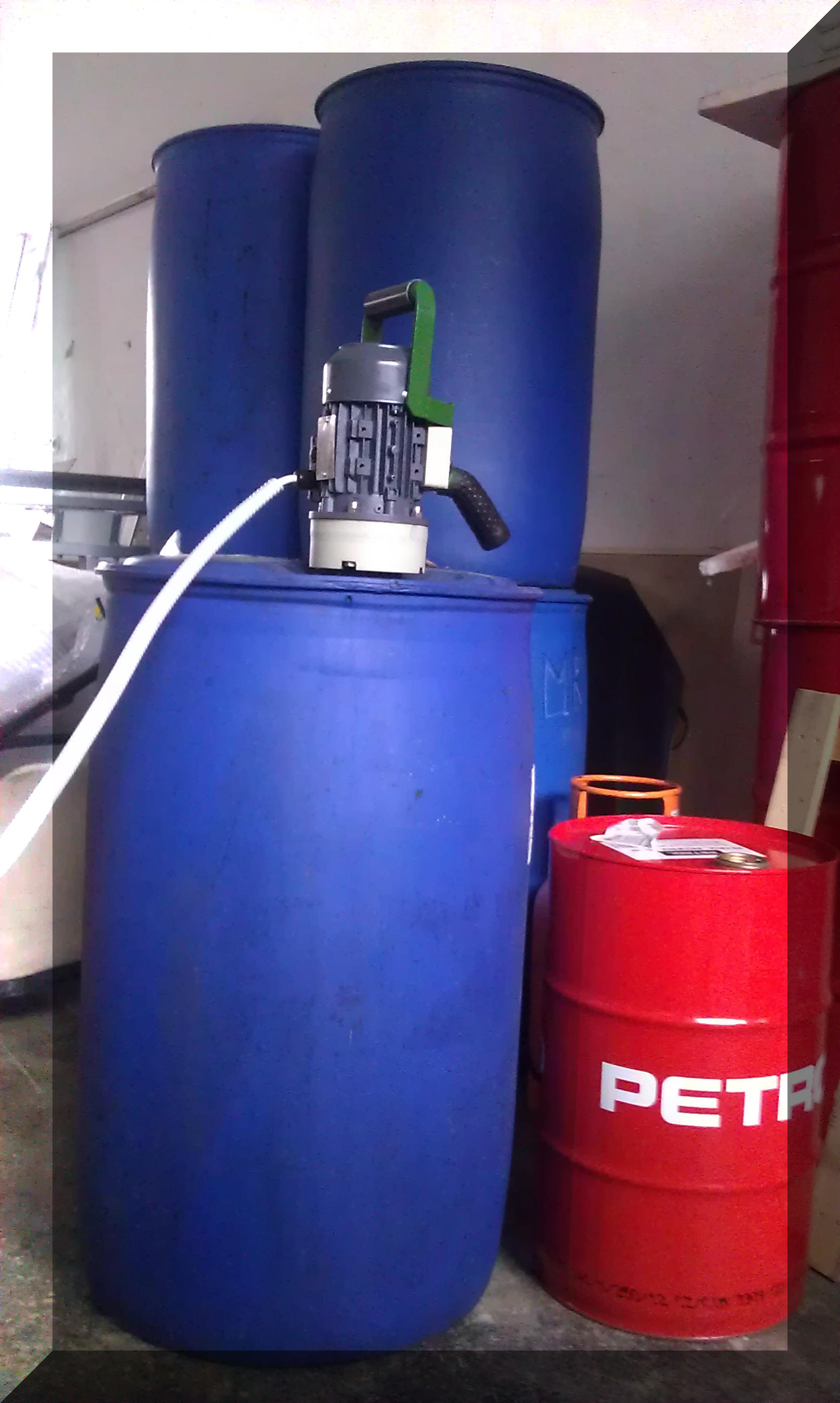

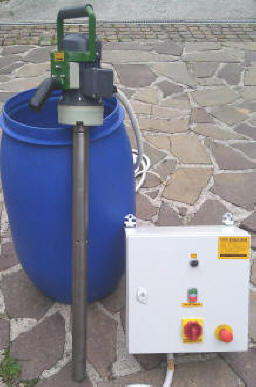

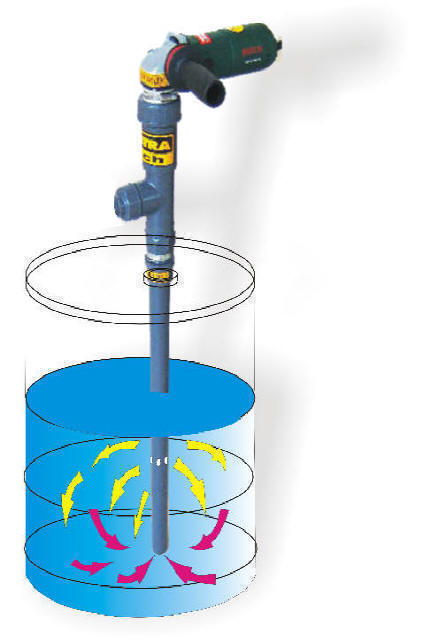

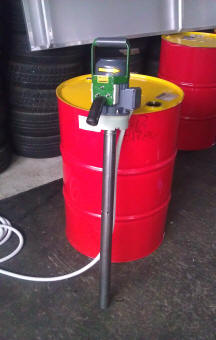

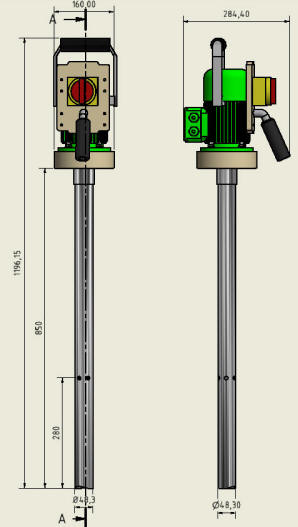

CLASICA MIX specijalna sodovna mešala namenjena mešanju vsebin v sodovih ročna izvedba, kislinskoodporna, integrirana v črpalko PVC ali PP L=620,900,1200
500 W 230V
MT-FQ za IBC
kontejnerje
nadgradna serije M za mešanje vsebin v IBC kontejnerjih namenjena mešanju vsebin v IBC kontejnerjih z možnostjo krmiljenja obratov , fiksno enostavno prigradnjo in  krmiljenjem po programu INOX in PP L=  eleskopsko
700-900
1500 W
3x380V

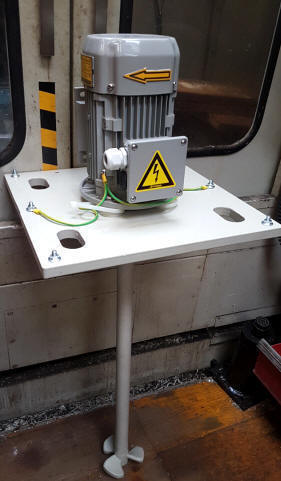

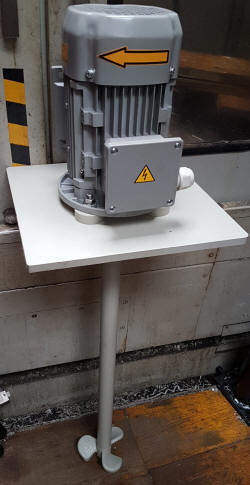

M 900  PP  kislinsko odporna verzija





Novost  2017 - kislinsko odporna verzija (plastična)
kislinsko odporne trikrake polipropilenske glave za mešala
z 10mm debelimi močnimi lopaticami. Navijači se lahko na
gredi z metričnim navojem M12 ali M16.







:








Krmilni sitemi
 za nadzor hitrosti  &  programskih sekvenc

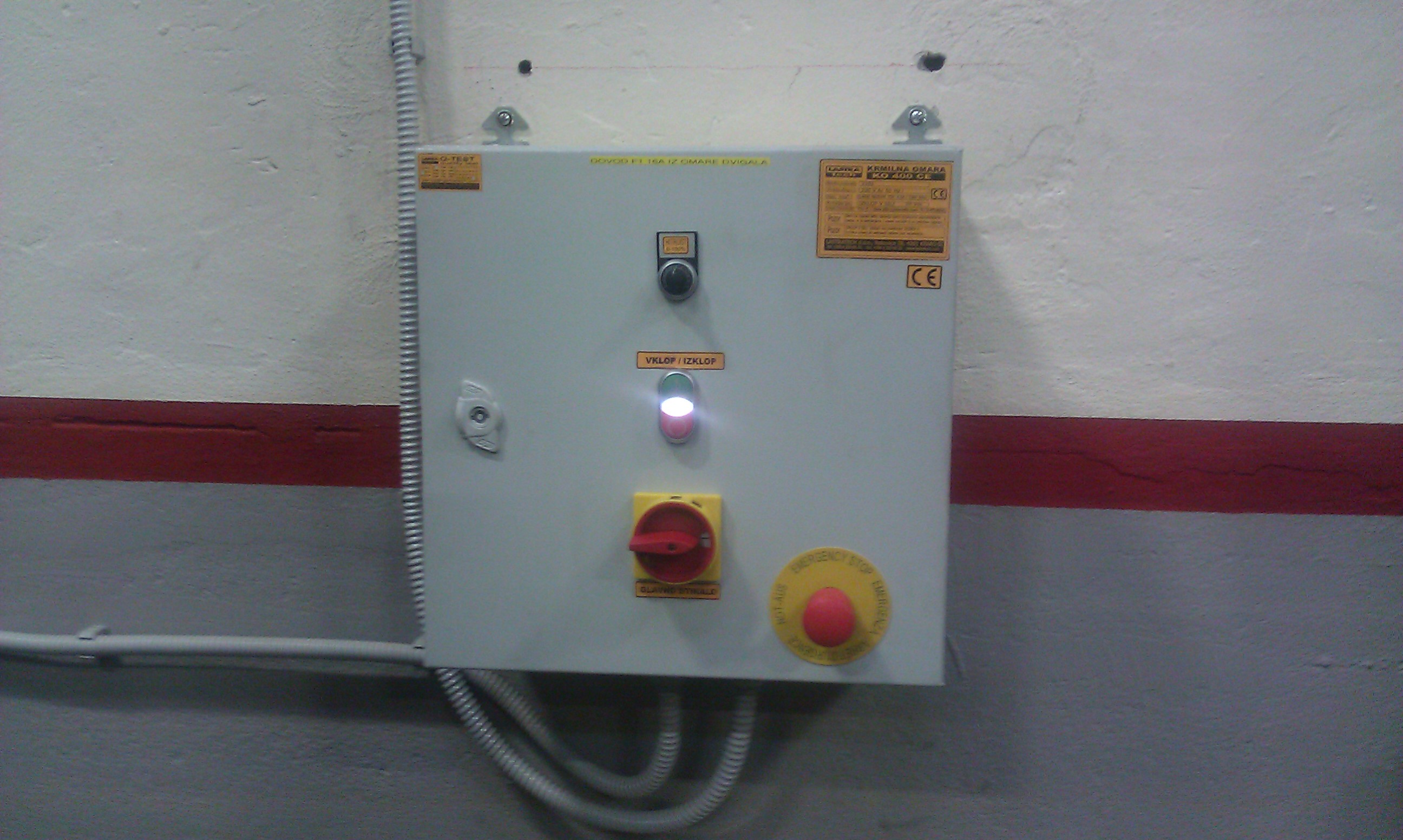

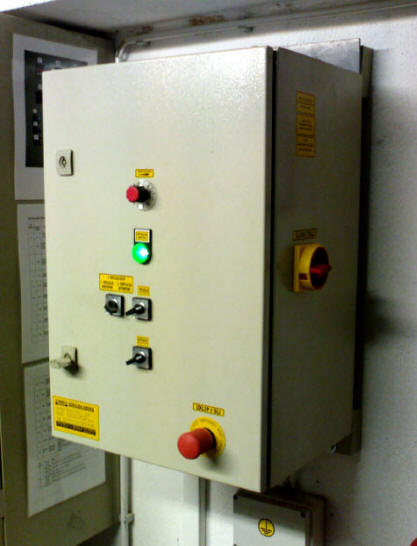

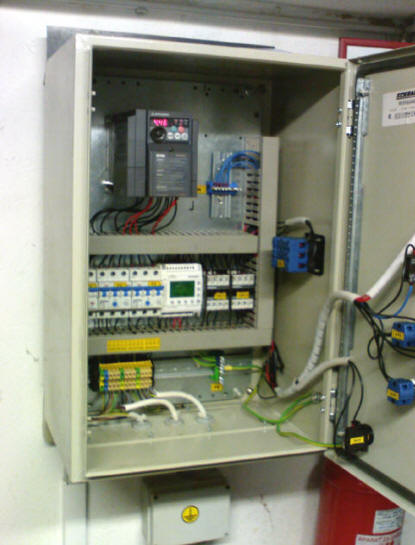

 KO –FQ 3000 twin CE

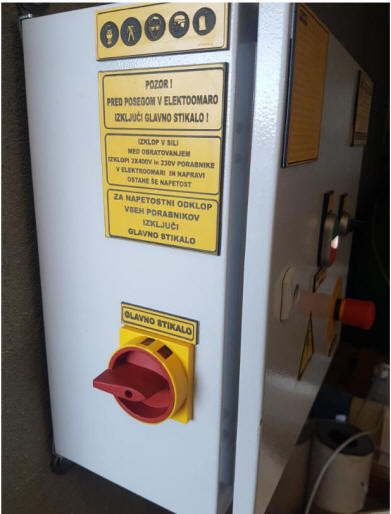

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno

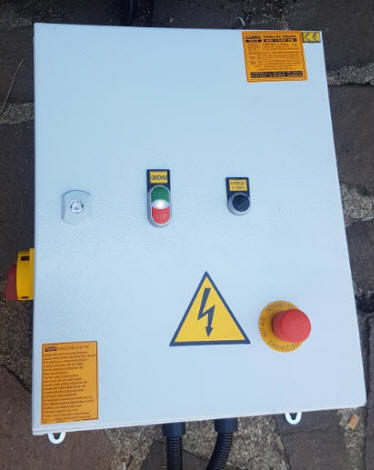

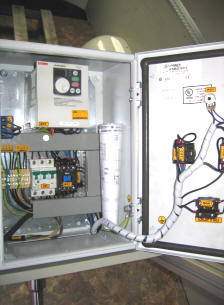

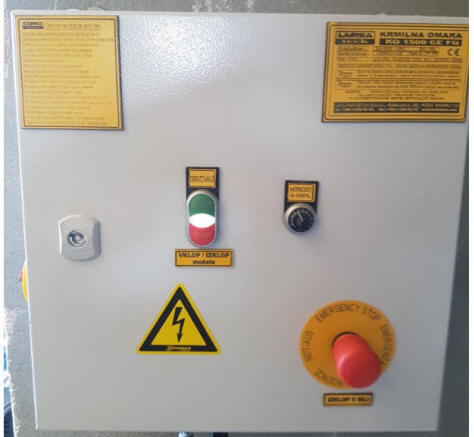

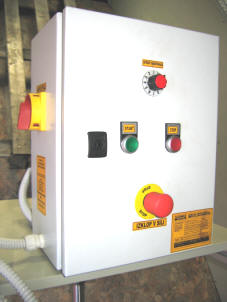

 KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250





KO –FQ 1500 CE PLC/HMI

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI . Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...

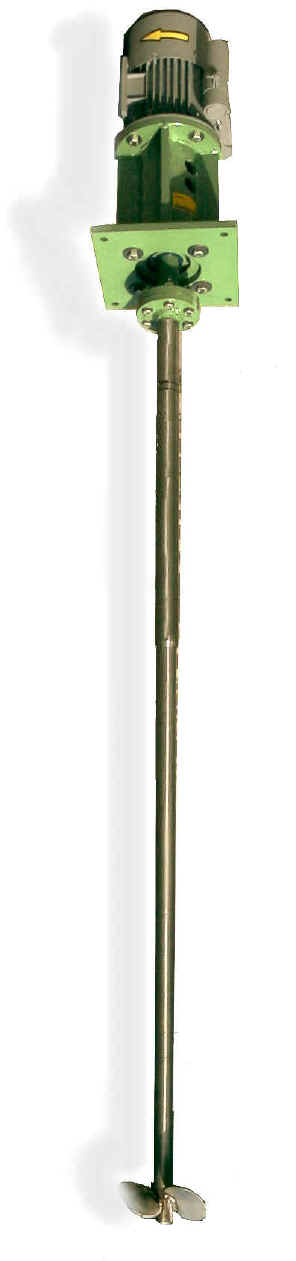

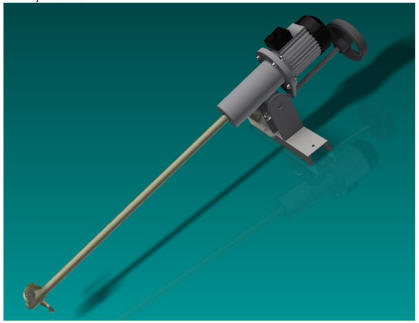

:CMB-1500 INOX

Centrifugalna dodatnoležajena mešala so namenjena za mešanje manj viskoznih tekočin, suspenzij in emulzij nivoja viskoznosti vode,

kinematične viskoznost
n < 1.6 mm2/sek
gostote   r < 1.1 kg/dm3.

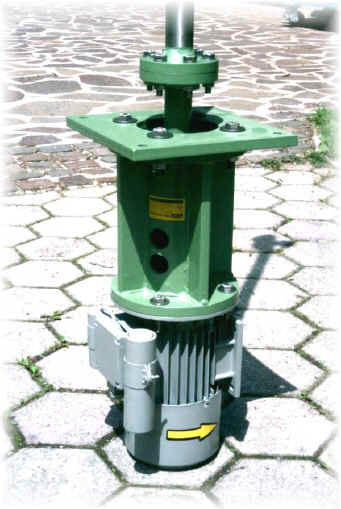

Izvedba je konstruirana tako, da  je za elektromotorjem podaljšan statični jeklen okvir v katerem je sedež za kroglični ležaj in semeringe.

Kompletni sklop je sestavljen preko vijačnih zvez.

Zaradi tovrstne dodatno ležajene izvedbe je gred  mešala daljša.

Vsi strojni elementi so  standardni in ne predstavljajo visok strošek ob nastopu servisa.

Vmesni del med  elektromotorjem in gredjo mešala je povezano z posebno spojko.

Oblika rotorja povzroča aksialno gibanje medija.Ce je mešalo postavljeno v okroglo posodo, mora le to imeti prigrajene motilnike mešanja ,drugače se kompletni del tekočine začne vrteti in nastane lijak brez efekta mešanja.

Delno lahko problem rešimo tako, da ga prigradimo iz centra .

Mešalo ni prirejeno za delovanje v prazni posodi. Vtem primeru pride do poškodbe mešala za katero proizvajalec ne jamči.

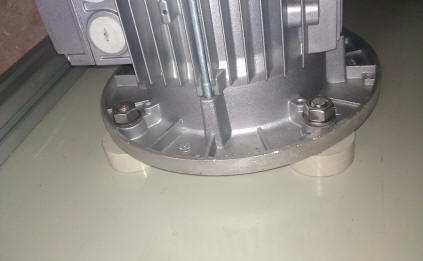

Spodnji ojačitveni del CMP serije,kjer je sedež dodatnega ležaja







:
 ML  800inox

Ležajenje: teflonsko
Gred:  INOX1.4571

:
 M 800  PVC
Ležajenja ni
gred: kons. jeklo +PVC ali PP 4mm prevleka


IZVEDBE RAZLIČNIH GEOMERIJ ROTORJEV
izdelani po
CAD/CAM postopkih

  Poznamo veliko izvedb, z teflonskim ležajenjem, keramičnim ležajenjem...

Izdelujemo tudi turbo mešala z izoblikovanim aksialmin lijakom ki nam
pomagajo ohranjati radialne vibracije pri bolj gostih tekočinah.
Za manjše reaktorje pa mešala opremimo z reduktorjem in freqvenčnimi regulatorji.

Impregnacije mešal so:
 PP, PVC, PVDF,kavčuki EPDM ali FPM  (impregnirajo se na jeklene gredi )
materiali za rotorje in gredi: INOX 1.4571 CrNi-Mo kislinskoodporno jeklo

                    MEŠALA    serija: M in RM , ML

:ML-1800  INOX







ML 1800  INOX

Centrifugalno mešalo
:   RMB-1700 INOX
Prikljucitev:   P=1.5 kW  3*380V , 50HZ
HITROST: 750 OBR/MIN
T max: 75 C

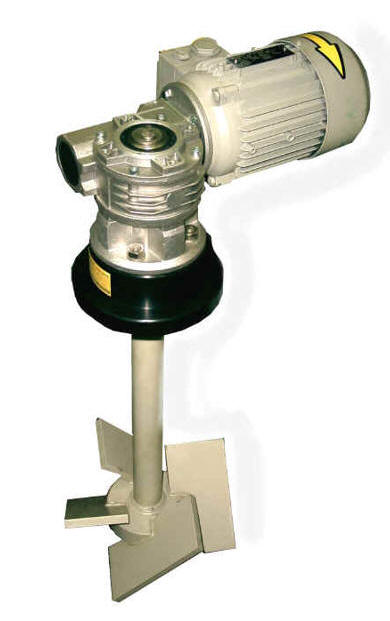

:RM-A 600  PP

Centrifugalno mešalo
:   RMA-600 PP
Prikljucitev:   P=0.37 kW  3*380V , 50HZ
HITROST: 140 OBR/MIN
T max: 75 C

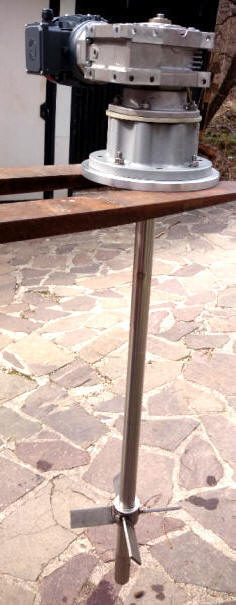

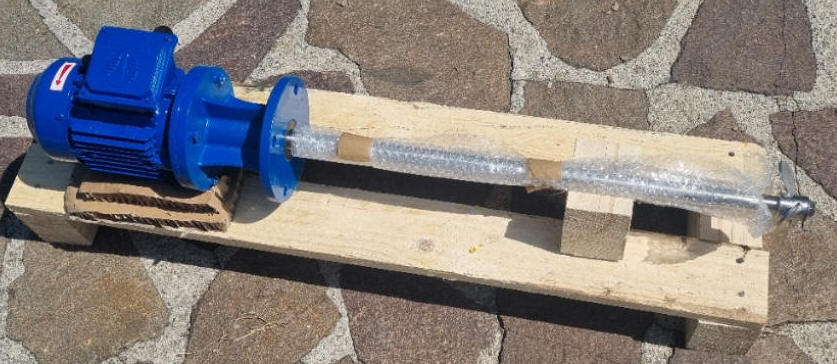

:RM-D 1300  INOX

Centrifugalno mešalo
:   RMD-1300 INOX
Prikljucitev:   P=0.55 kW  3*380V , 50HZ
HITROST: 200 OBR/MIN
T max: 75 C

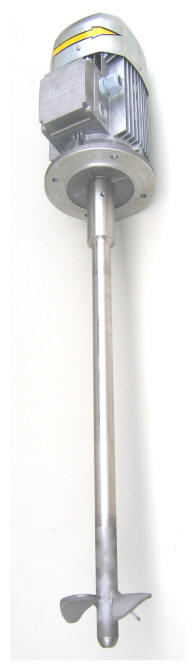

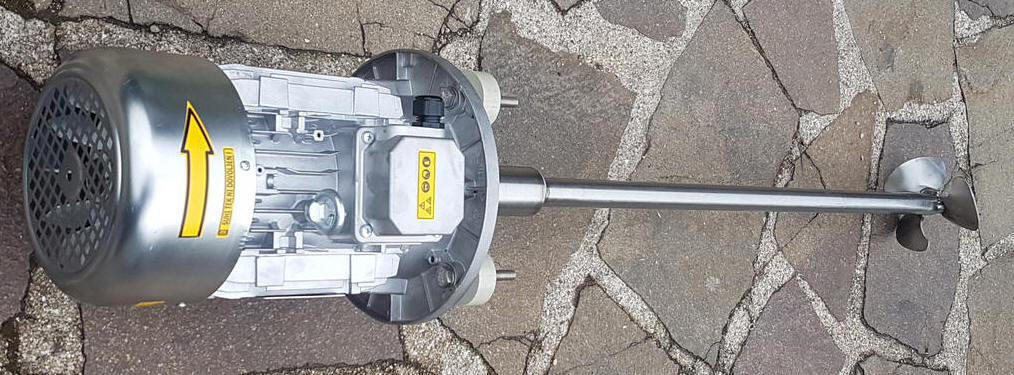

M 900  INOX
P=3X380V 1.1 KW 900 obr/min
MATERIAL: INOX 1.4404
PREMER LOPATIC FI 140 mm








SPECIJALNA MEŠALA CLASICA MIX

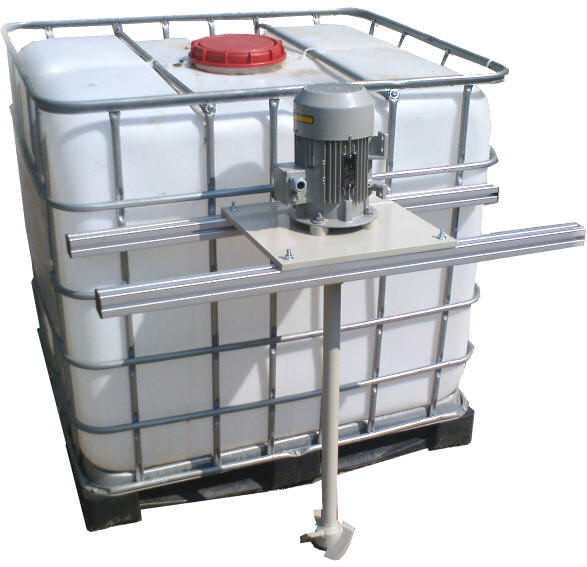

M 800 PP POLIPROPILEN
P=3X380V 0,55 KW 700 obr/min
MATERIAL: PP POLIPROPILEN
PREMER LOPATIC FI 150 mm

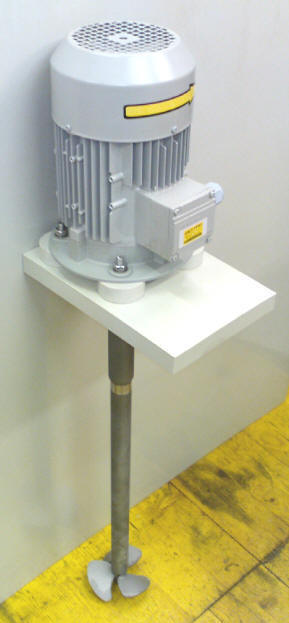

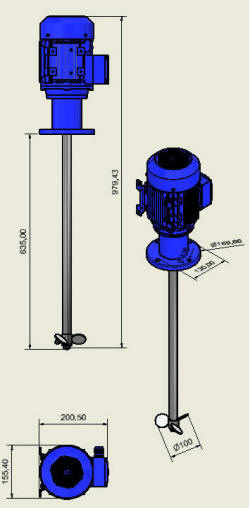

:M 600INOX +montažna plošča                                 :RM-C   850  INOX






                    MEŠALA MANJŠA    serija: small RM , ML
za posode do 300 lit
VERZIJA 2018

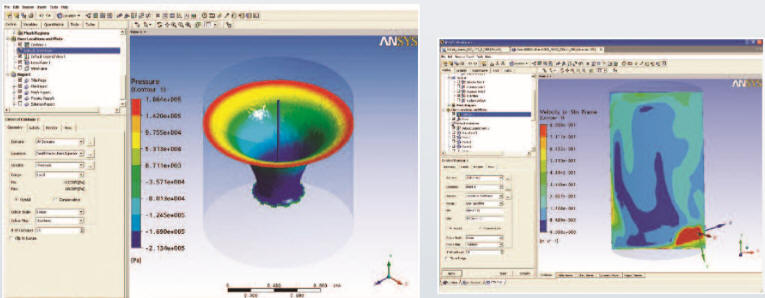

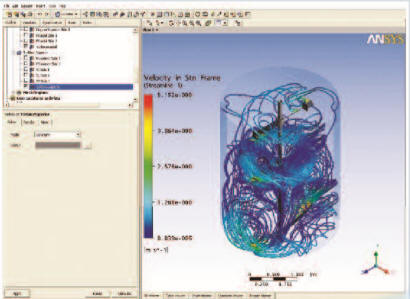

CFD* (Computational Fluid Dynamics)

MOŽNA TUDI KOMBINACIJA PVC IN PVDF

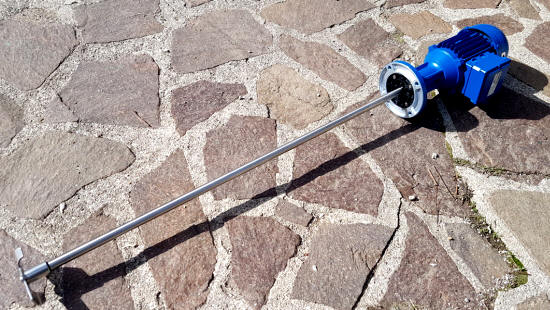

MALO MEŠALO ZA V SOD:  : INOX GRED 316 / L800 / 180W/1400-1 /3X380W / MF012F4A080D90




TURBO MEŠALA
TXL 150  pp+NEP. VENTIL




Turbo mešala serije TXL IMAJO STANDARDNO VIŠINO GLAVE 400MM to pomeni da mora biti medij (voda )od vrhnega roba posode cca 350 mm prisotna da je rotor zalit.Vgrdii pa se lahko tudu nepovratni ventil in je lahko potem nivo nižji.
Ker ta mešala mimajo drsnih ležajev in lahko tečejo v prazno ležajenje gredi prevzame motor sam.
Serija turbomešal TXL preprečujejo vrtenje celotne vsebine v posodi.
Vrsta fluida je lahko taka da so v njem  prisotni abrazivni delci.

Sesalna cev je podaljšana do dna kamor se vgradi sesalna košara zato da se v vašem primeru vlakna ne navijejo na roto,
.princip mešanja je sledeč spodaj jemlje tekočino in jo diagonalno poriva v kote posode.Kadar nivo vode niha pod 400mm takrat na sesalno cev montiramo še nepovratni ventil firme +GF+.
Izvedba je odporna na kisline in lužine.
Maximalna obratovalna temperatura 70 C.
Nazaj na IZDELKI

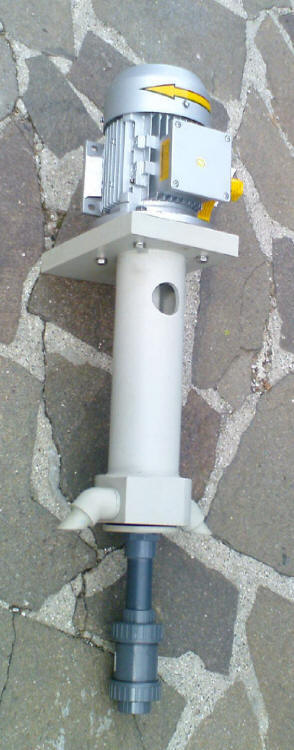

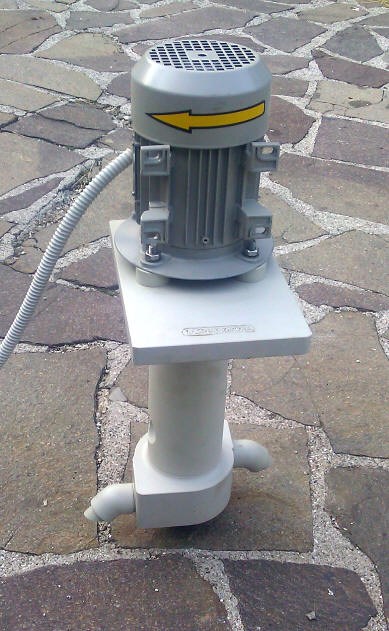

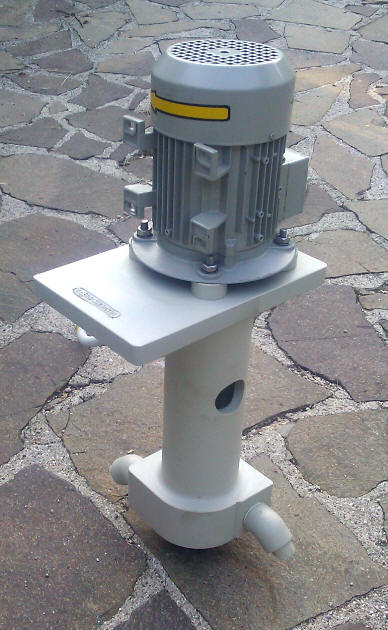

Centrifugalno turbo mešalo
:   TXL-150 PP
Prikljucitev: I=1,8A   P=0,75 kW  3x380V , 50HZ
Max mešalni pretok:   150 l/min
T max: 75 C*

*PP nepovratni ventil / PVC tmax=40C

Suhi tek je dovoljen !


za mešanje brez lokalnega vrtinčenja medija deluje na način da točkovno sesa in tlačno poriva fluid po volumnu,

preprečuje nastajanje usedlin

kislinskoodporna izvedba zelo učinkovit pri raztapljanju soli


medij dejansko kroži in se kristali turbolentno oblivajo in pospešijo
razstaplanje

to mešalo je hitrovrteče in deluje kot črpalka ki v sredi sesa in v vogale poriva fluid

lahko obratuje na suho in abraziv/soli  ne škodijo rotorju

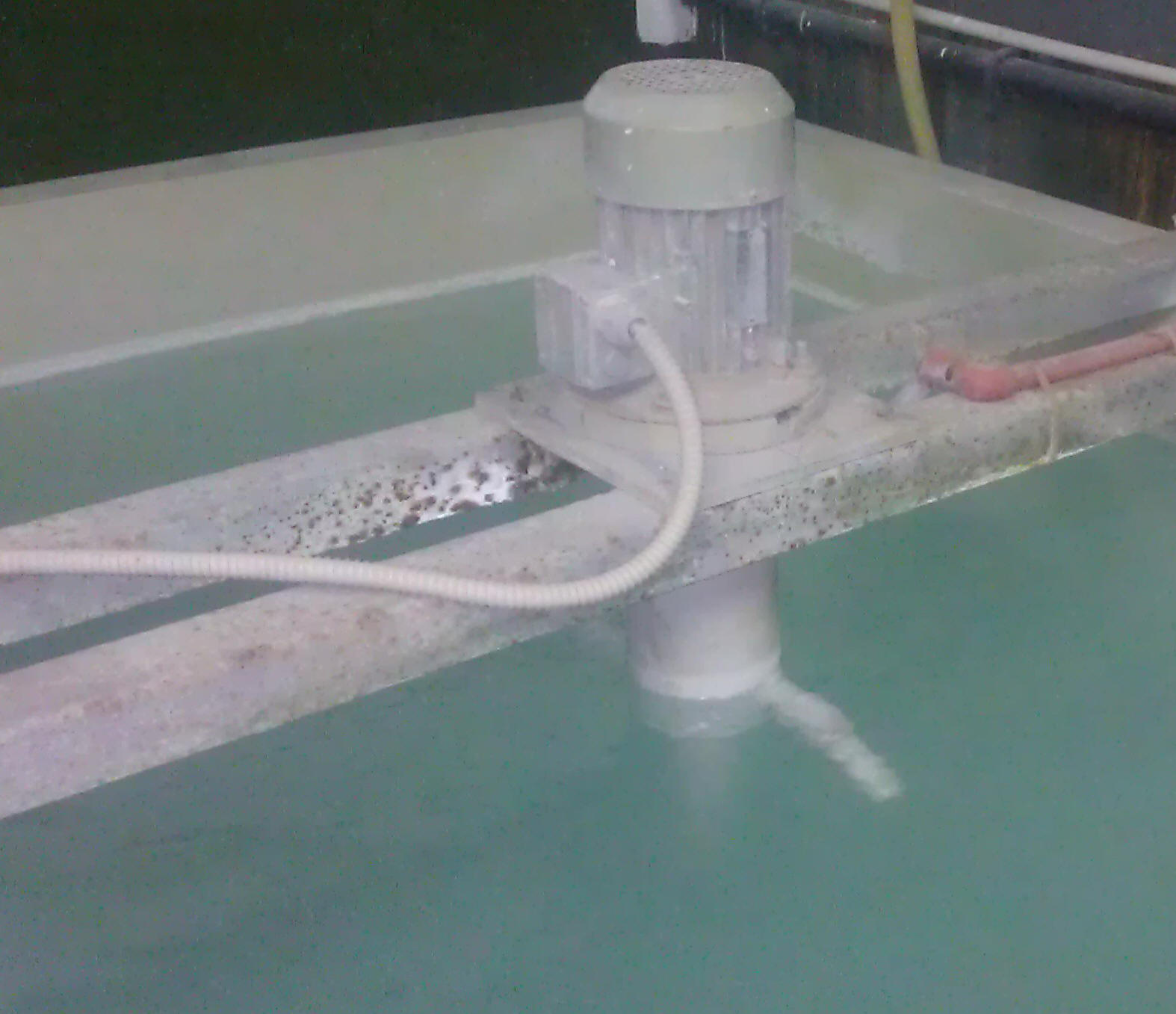

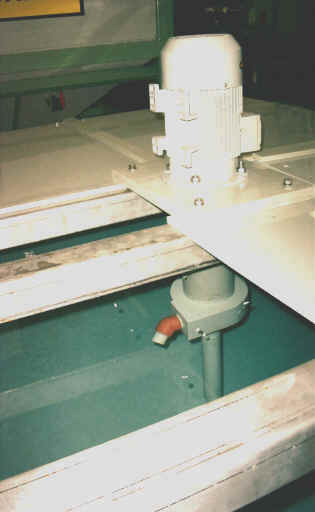

TXL 200 PP v težkih obratovalnih pogojih

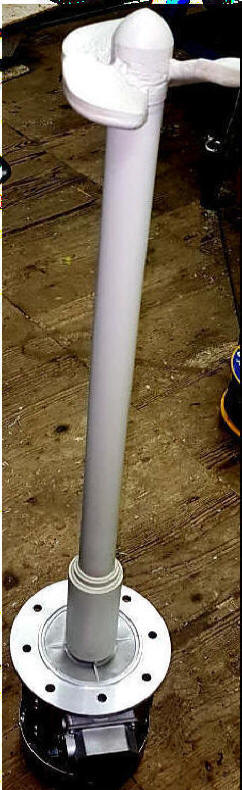

:TXL  150  PP

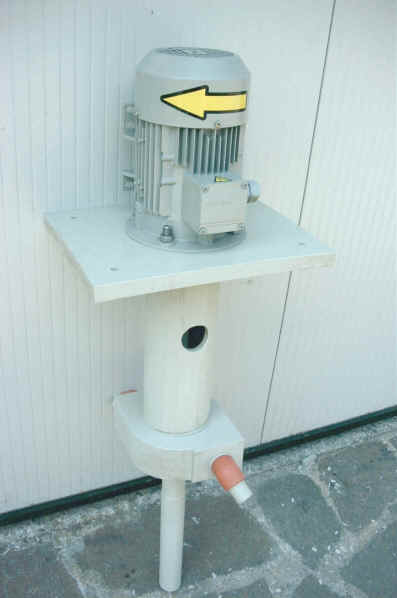

:TXL 300  PP  TURBO MEŠALO IN SPECJALNE IZVEDBE









:TXL 250  pp  TURBO MEŠALO


Centrifugalno turbo mešalo
:   TXL-250 PP
Prikljucitev: I=3.25A   P=1.5 kW  3*380V , 50HZ
Max mešalni pretok:   250 l/min
T max: 75 C

Suhi tek je dovoljen !

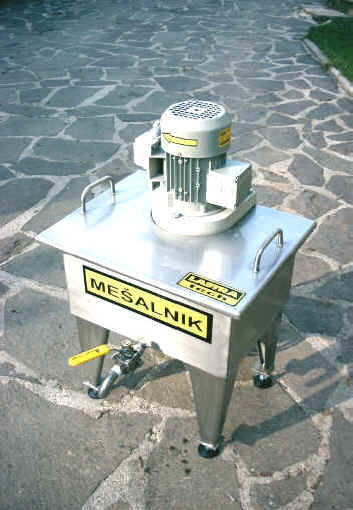

MEŠALNIKI -MALI  inox

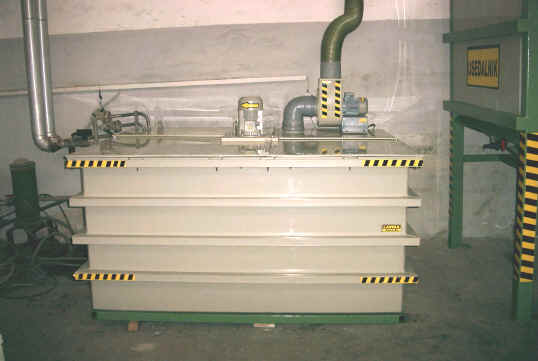

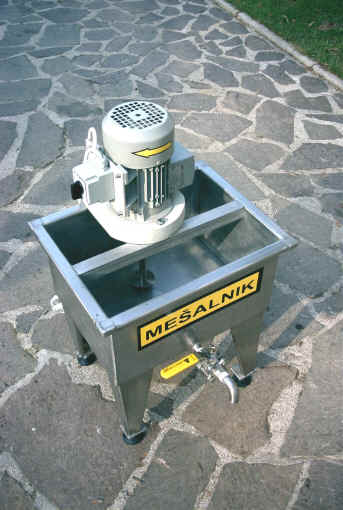

DRUGI MEŠALNIKI & REAKTORJI

 : M 300  inox
 -ležajenja ni
 -varjeno po TIG postopku
 -gred: INOX 316 Ti W.Nr. 1.4571

MOČI DO 550 W
možnost nastavitve hitrosti

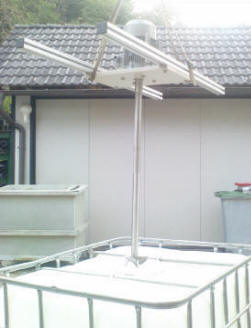

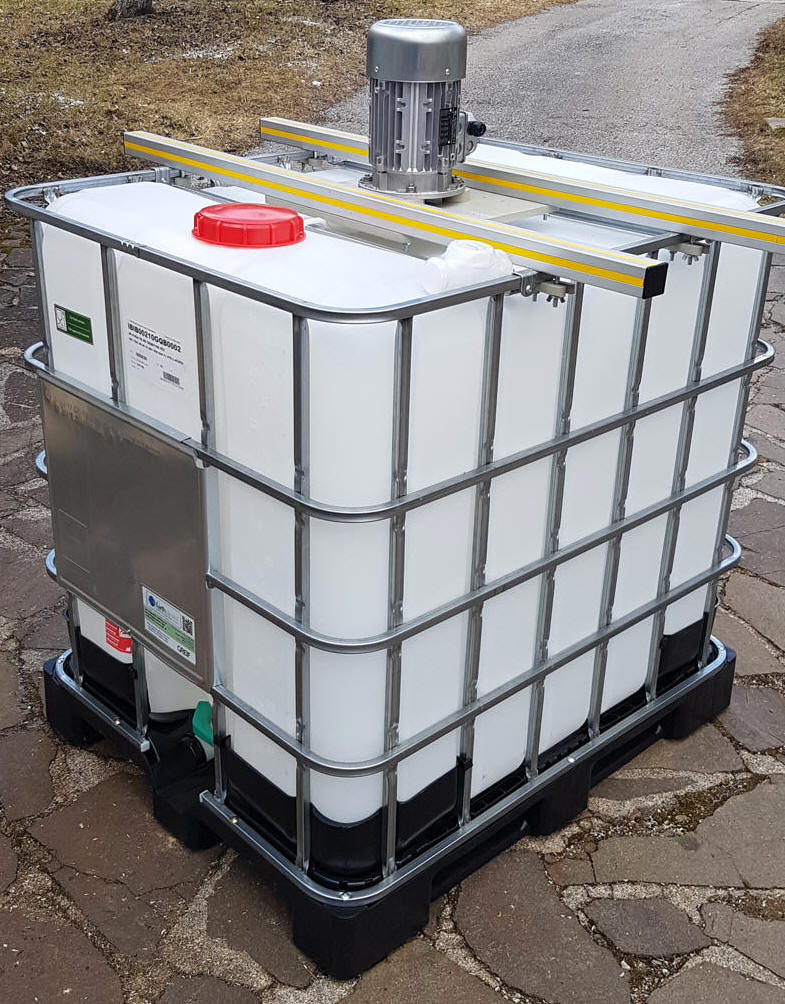

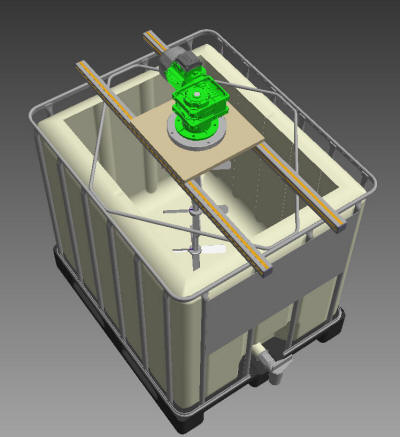

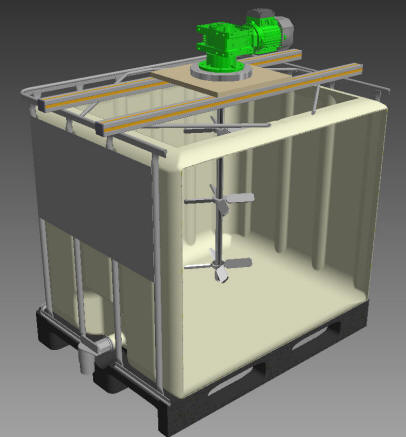

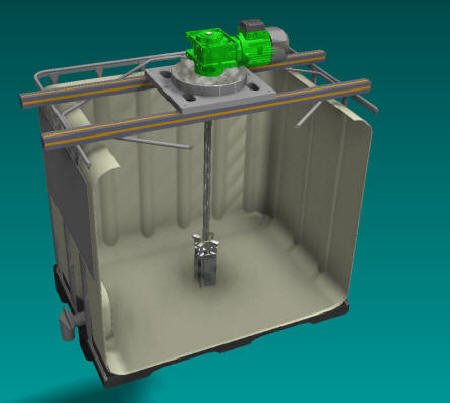

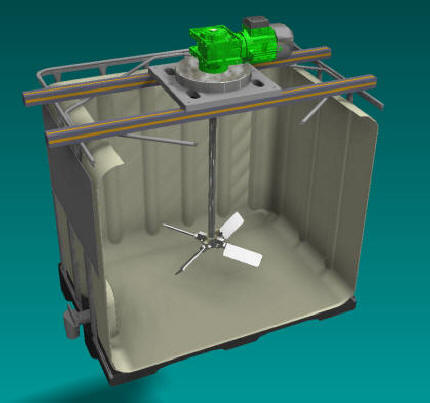

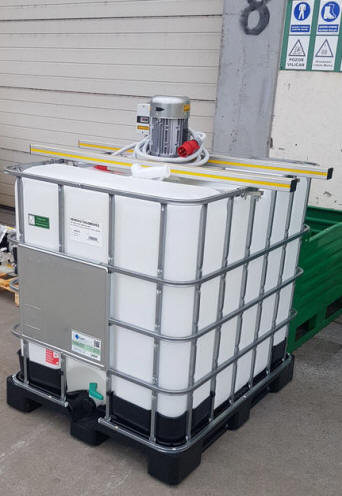

MEŠALA ZA I.B.C KONTEJNERJE

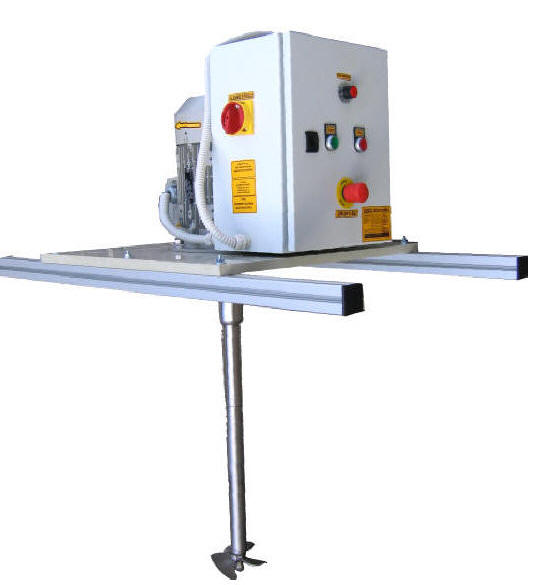

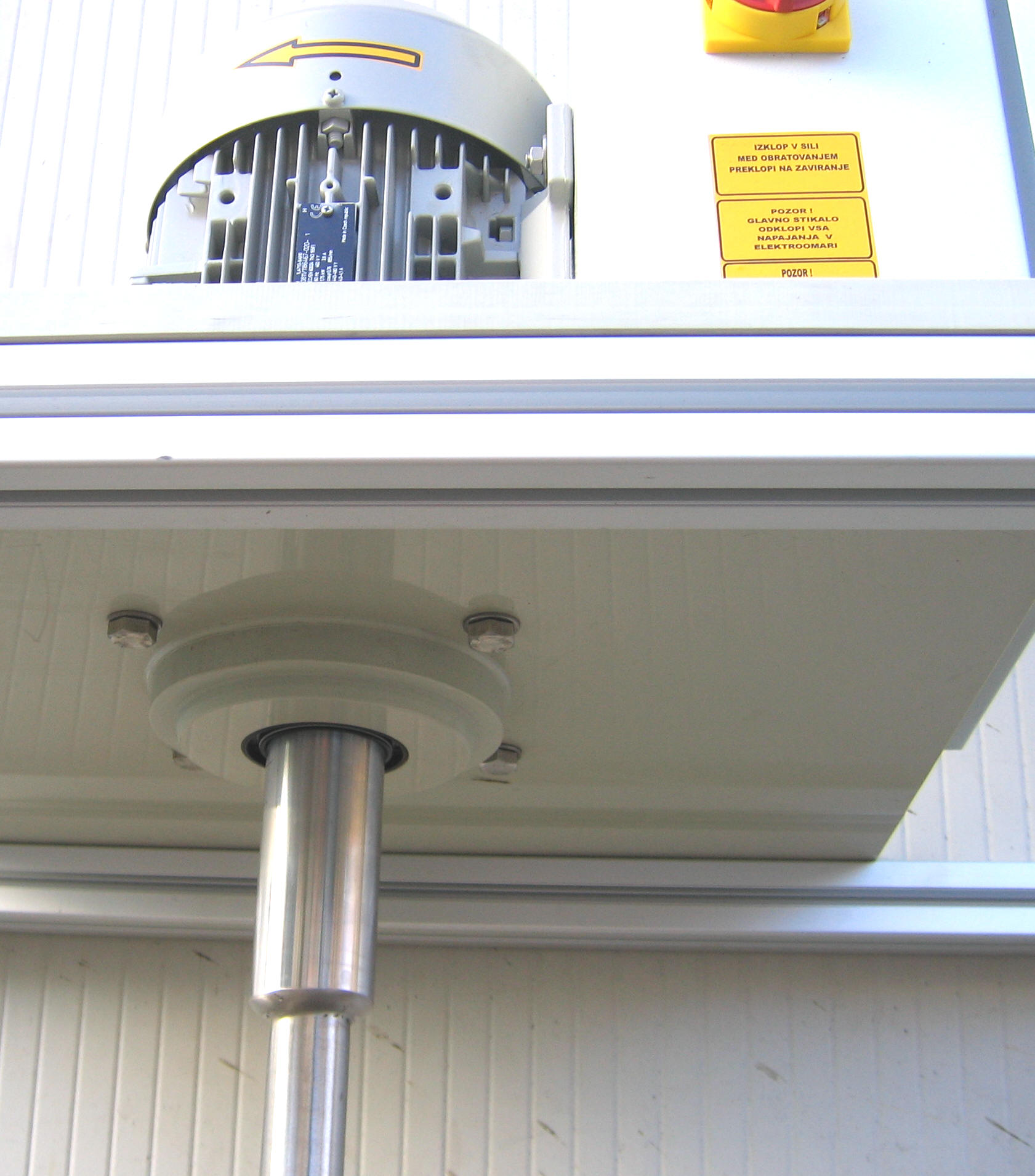

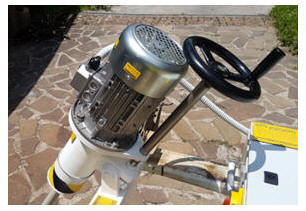

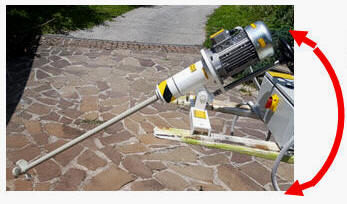

  Serija : MT 700/900 INOX teleskopska izvedba*+frekvenčna regulacija


*teleskopska izvedba:
POMENI, DA Z ENIM VIJAKOM enostavno in hitro SPREMENITE DOLŽINO MEŠALA IZ DOLINE 700mm ( sodi 200L) NA DOLŽINO  900mm (IBC kontjner)



: MT 700-900 -FQ -INOX

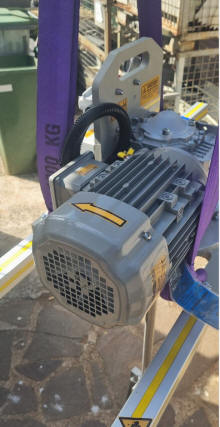

pogon: asinhronski  SIEMENS

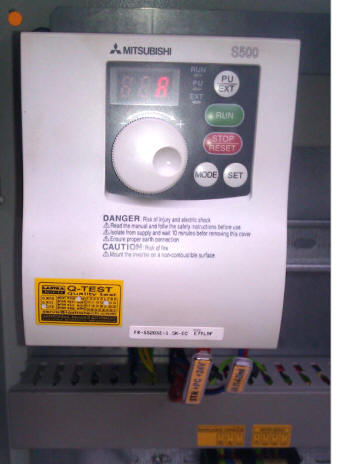

krmiljenje: MITSUBISHI S500 FQ, PLC
moč/hitrost: 1.5 Kw       700 obr-1
priklop: 3x380 V  50Hz
material: INOX W.NR. 1.4571 (316ti)
regulacija : zvezna 5-100%

zaščita:

tokovna
teleskopski model:  ROTOR fi 140
POZICIJE DOLŽIN: 700 , 900 mm
nosilni okvir : PP in AL profili z upenjali
                                             za  IBC okvir

KRMILJENJE PO PROGRAMU:
*po časovnem programu koliko časa
*lahko po točni uri
*lahko s prekinitvami pauza /obratovanje
*lahko na način zagon nizki obrati ,
  obratovanje z prekinitvami, zaključek visoki
  obrati.
*po nekem zunanjem signalu
*čisto ročno START/STOP/NASTAVITEV
                                       HITROSTI













MEŠALA ZA I.B.C KONTEJNERJE
ALL IN ONE
sistem -   vse v enem kosu

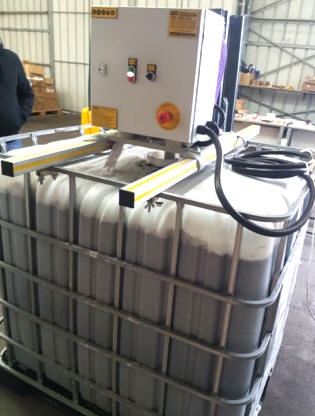

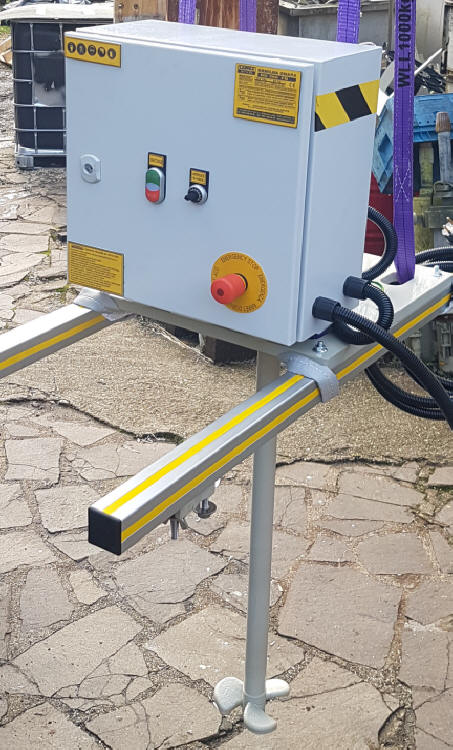

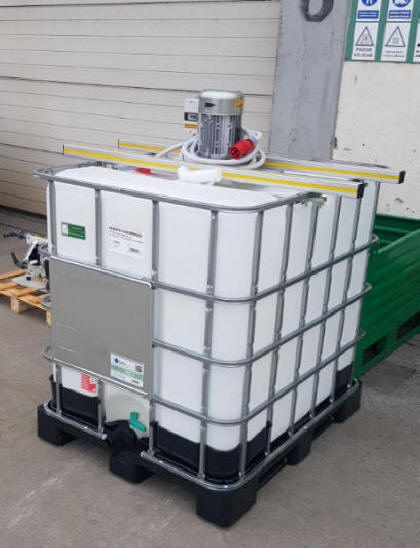

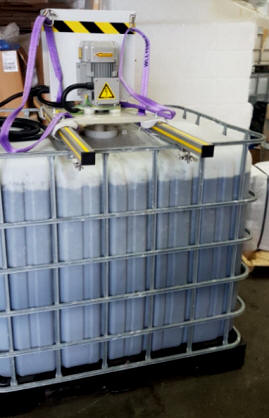

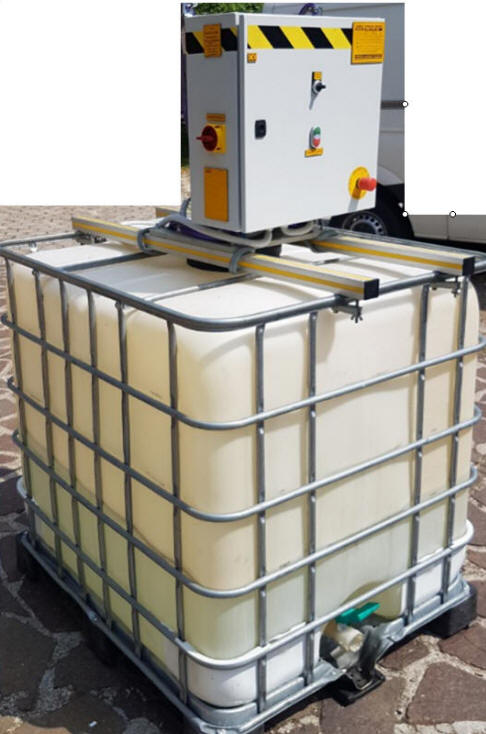

ALL IN ONE sistem IBC

elektroomara z kompletnim krmiljenjem vsemi priključnimi kabli in senzoriko je integrirana na nosilni most tako,
da ob manipulaciji le vključite napajalni kabel, glavno stikalo in sistem je že v funkciji. Prednost je v mobilnosti sistema.

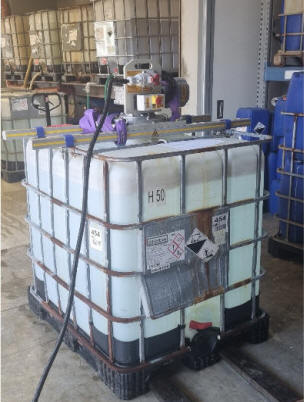

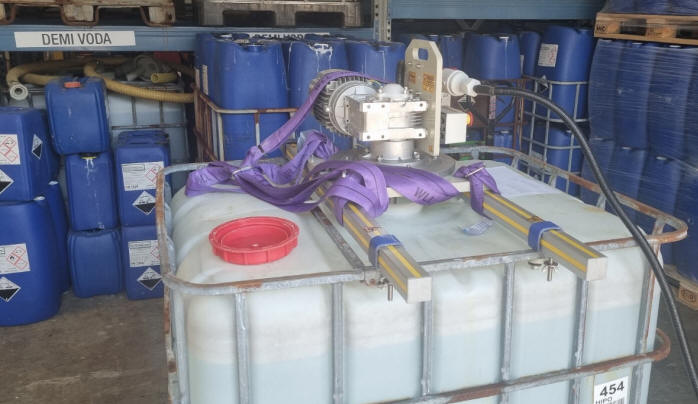

Pogled prigrajene opreme na IBC pogled od spredaj



Pogled prigrajene opreme na IBC pogled zadaj

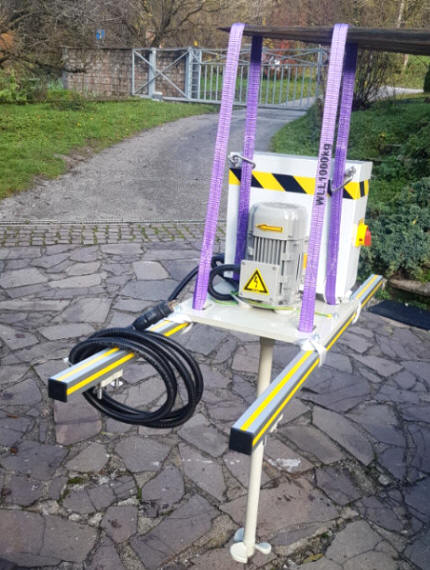

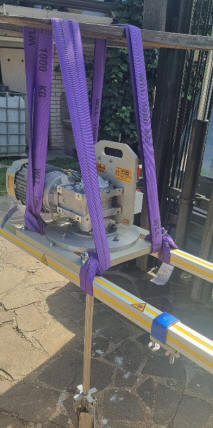

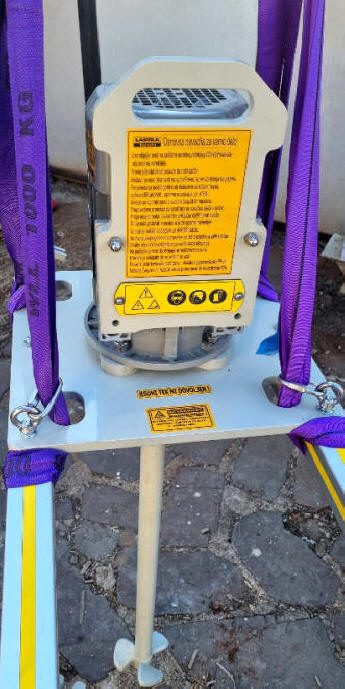

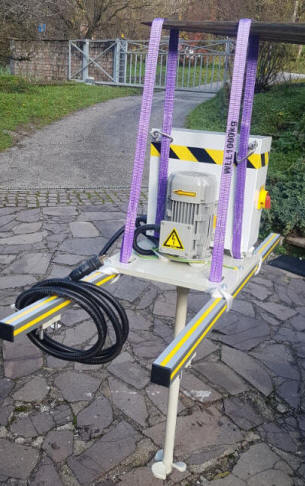

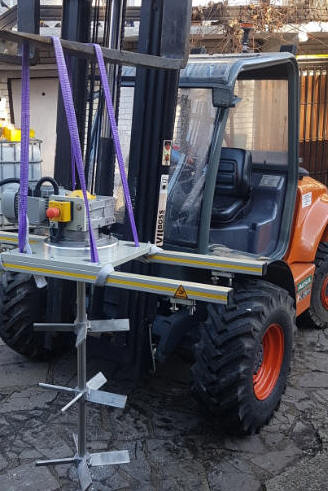

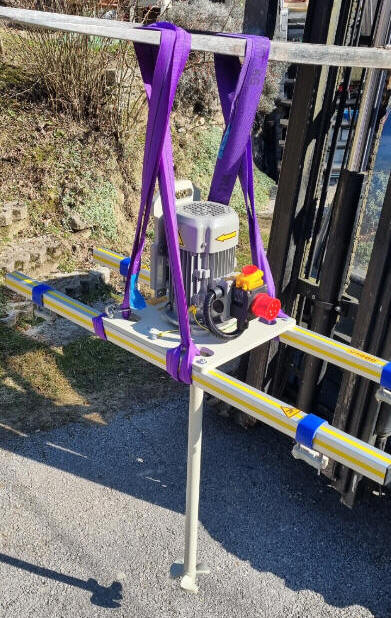

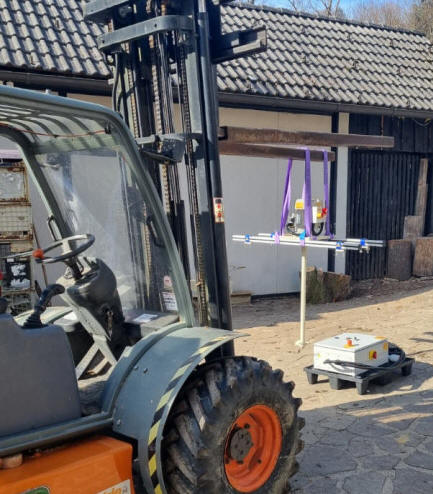

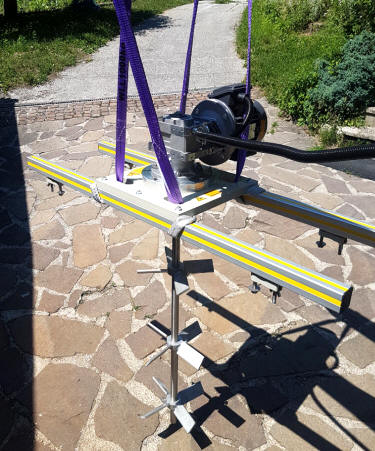

Trakovi morajo biti atestirani in pravilno zataknjeni
na dvižno napravo. Trakovi naj se ne odstanjujeno
iz naprave.





Elektročne vodnike pripravite tako da ne bo mogoče da se
stisnejo ali poškodujejo.

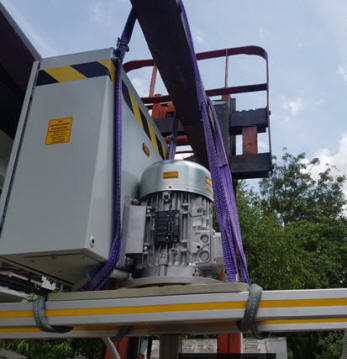

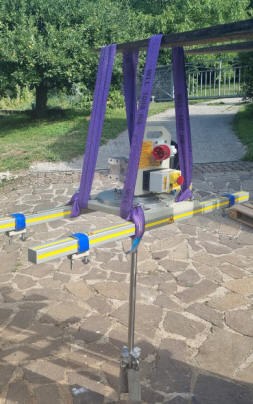

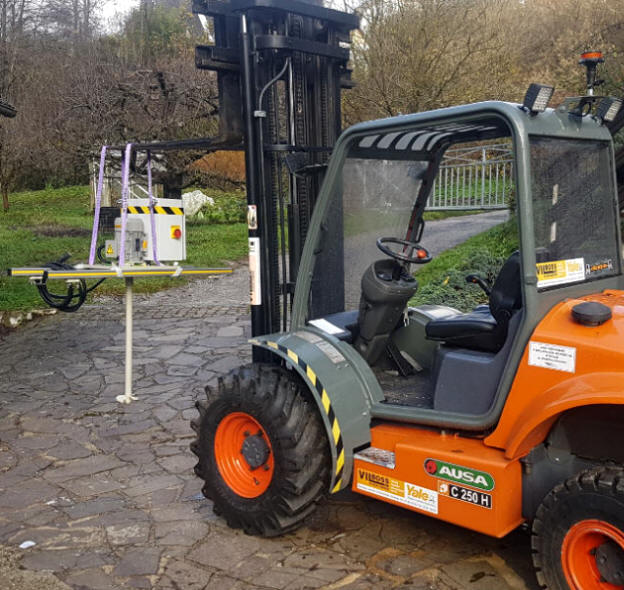

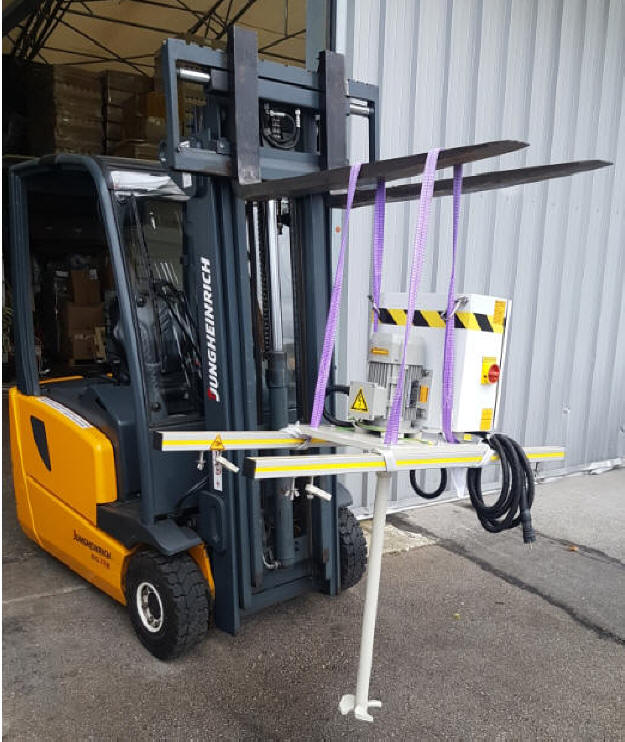

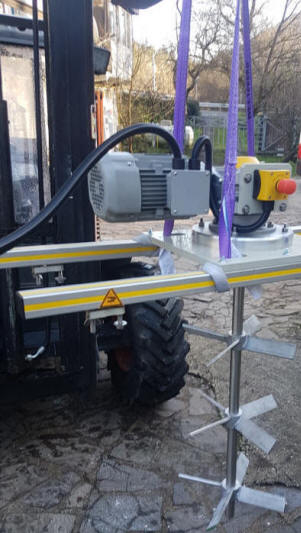

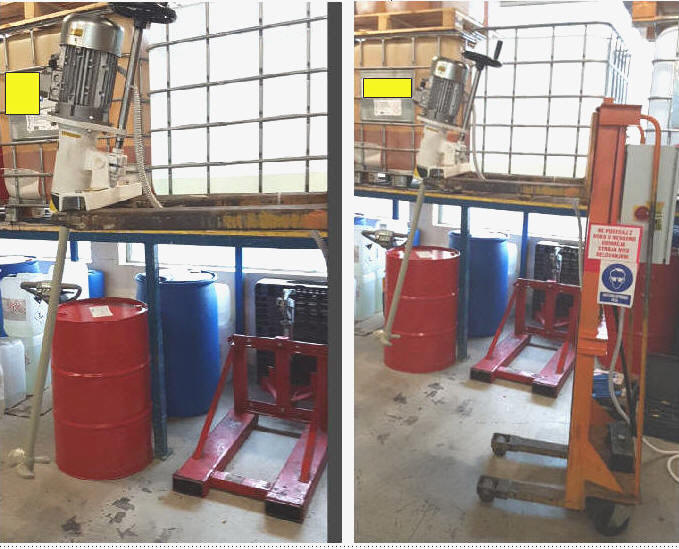

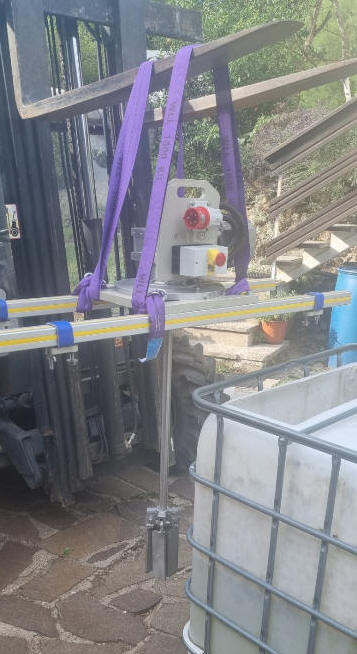

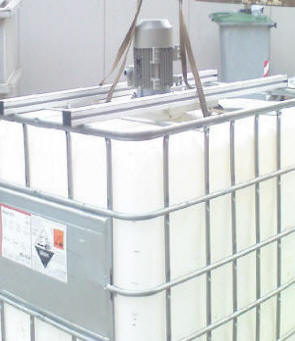

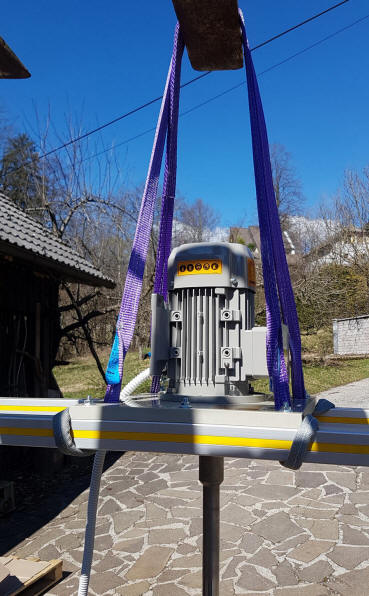

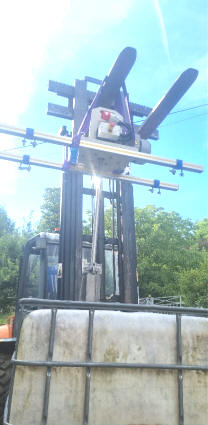

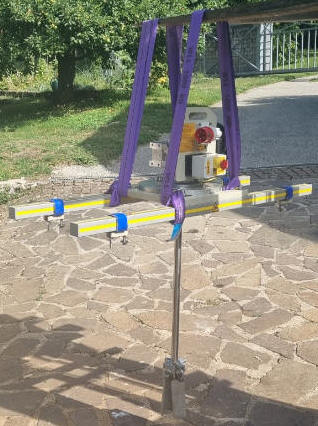

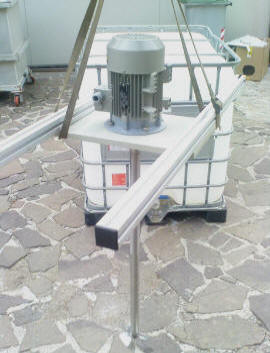

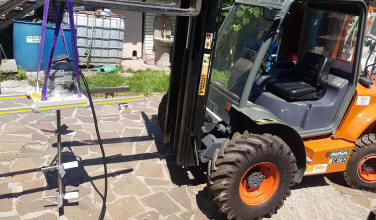

Z dvigalom ga dvignemo nad IBC
posodo

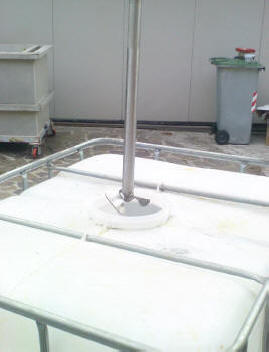

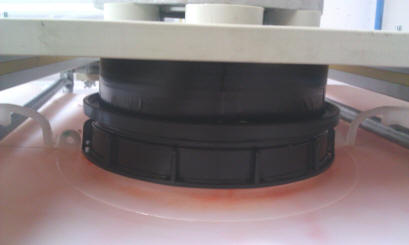

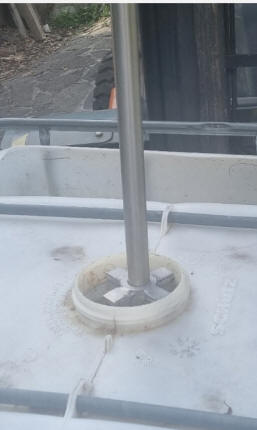

NAMEŠČANJE TESNILNEGA OBROČA NA IBC KONTEJNER

Nastavitev tesnilnega obroča naj bo centriran
kot na sliki.

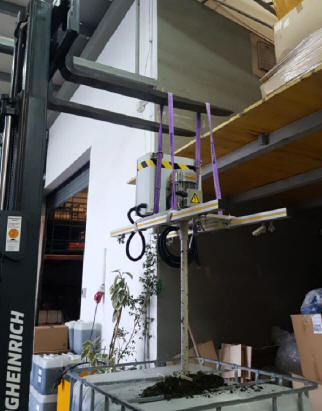

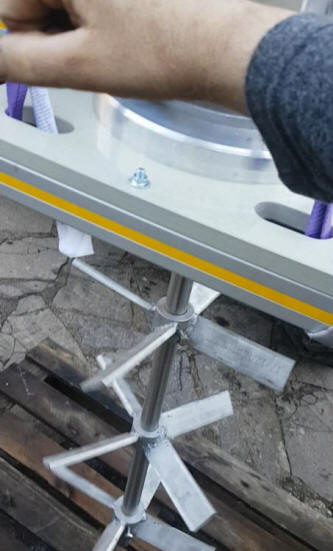

paziti da sede rotor v odprtino in počasi
spuščajte CENTRIRAJTE mešalo na odprtino

postavitev v IBC



Pred spuščanjem nastavite pritrdilne elemente
kot so na sliki.

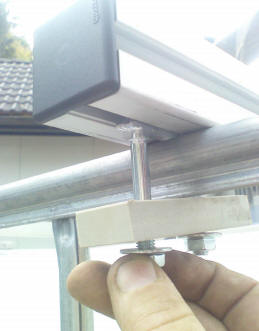

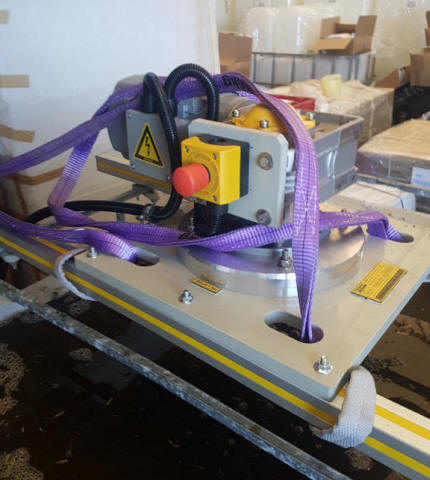

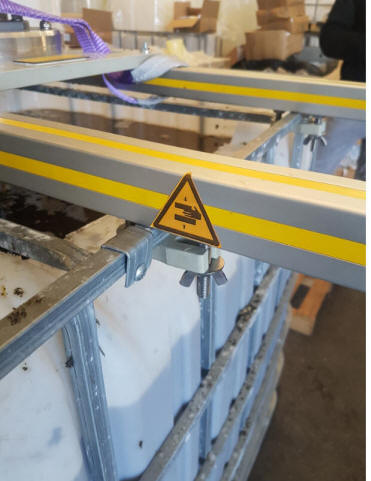

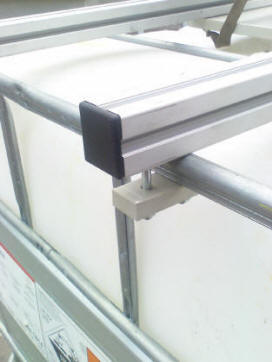

Postavljanje na nosilni okvir IBC

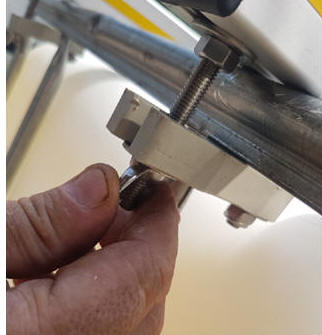

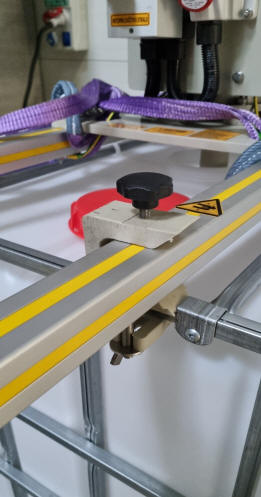

Privijte krilne matice za vsako držalo.

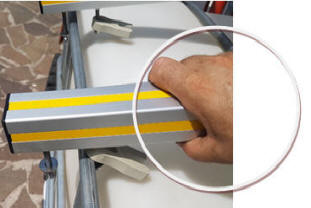

Pritisni plastično držalo potosnite naprej na spojni
 vijak kot na sliki.

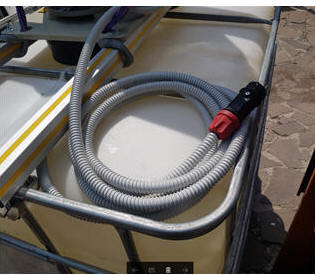

Električni vodnik naj bo zložen na opremo kot na sliki.



Novost  2017 - kislinsko odporna verzija (plastične glave na mešalih)
kislinsko odporne trikrake polipropilenske glave za mešala
z 10mm debelimi močnimi lopaticami. Navijači se lahko na
gredi z metričnim navojem M12 ali M16.






















 Serija : M 900 INOX
 IBC























 Serija : M 900 PP

 IBC
za koncentrirane kisline





Nazaj na IZDELKI




Centrifugalna mešala so namenjena za mešanje manj viskoznih tekočin.
kinematične viskoznost
n < 1.6 mm2/sek    in   gostote   r < 1.5 kg/dm3.
Izvedba je konstruirana tako, da  je na kovinsko gred gnano preko elektromotorja prigrajeno axialno /radialni rotor  iz kislinsko odpornega  matriala.
Obstajajo izvedbe tudi da je gred jeklena prevleka in lopatice (rotor) pa so izdelani iz plastike ali pa je  jekleno  mešalo gumirano.Kompletni sklop je sestavljen preko vijačnih zvez.Vsi strojni elementi so  standardni in ne predstavljajo visok strošek ob nastopu servisa.

Mešalo izvedbe IBC ima za kontejnerje manjših premerov rotor premera 140mm

Mešalo je pritrjeno na plastično polipropilenasko ploščo ob strani pa ima  plošča prigrajena dva aluminijasta utorna profila. Utorni profili nam omofočajo enostavni in hitro montažio na katerikoli nosilni okvir IBC posode.

Nosilne aluminijaste profile pritrdimo z posebnimi sidrnimi vijaki in maticemi ter plastičnimi elementi najprej ročno potem pa privijačimo z viličastim ključem št 13(M8)

Mešalo IBC je izdobavljivo ponavadi že v sestavljeni fazi tako da ga uporabnik  z dvigalom ,ročno* ali drugimi dvižnimi napravami postavi v kontejner.Pritrdijo se le vijačni varnostnii elementi na okvir IBC kontejnerja.









M 800 PP POLIPROPILEN

Mešalo za kisline

P=3X380V 0,55 KW 700 obr/min
MATERIAL: PP POLIPROPILEN
PREMER LOPATIC FI 150 mm











 Serija : MDL PP
mobilna reaktorska izvedba






REAKTORSKA MOBILNA  IZVEDBA :
POMENI, DA Z OBJEMNIM  MEHANIZMOM PREKO VIJAČNE ZVEZE IN FIKSIRNEGA KOLESA NASTAVIMO OBRATOVALNI KOT OBRATOVANJA
 NAD REAKTORJEM VSE JE MONTORANO NA PRENOSNEM ROČNEM VILIČARJU - VOZIČKU,
 START/STOP / Krmiljenje hitrosti 0-100% in časovno obratovanje* ,ter standardno monofazno napajanje 230V,50Hz.

*pomeni da obratovanje teče ob startu določen čas in po preteku tega časa se pogon samodejno ustavi.






Naprava je sestavljena iz dveh delov in sicer mešala ki se montira na vilice ročnega viličarja tako da se ga pripelje nad reaktor in vstavi v posodo odprtega reaktorja. Naprava ima mehanizem preko fiksirnega obroča kjer mešalo  nastavimo na poljuben kot za optimalno mešanje, višino pa preko dviga vilic prilagodimo. Napravi pripada še krmilna elektroomara z vgrajenim frekvenčnim regulatorjem za nastavitev hitrosti obratovanja. Opcijsko ima lahko naprava vgrajen krmilnik z časovnikom za avtomatsko obratovanje lahko pa preko LASTRAMIX zaslona na dotik tudi vgrajen  program za mešanja kjer se nastavi v program hitrosti, čase in načine obratrovanja preko touch schren kontrolerja v katerem je lahko več programov obratovanja kater lahko uporabnik izdela tudi preko menijev sam.Obratovanje lahko nadzorujemo

oddaljeno preko ethernet povezave. Lahko se določene recepture beležijo v excel datoteke.





Opcijsko ima lahko naprava vgrajen krmilnik z časovnikom za avtomatsko obratovanje lahko pa preko LASTRAMIX zaslona na dotik tudi vgrajen  program za mešanja kjer se nastavi v program hitrosti, čase in načine obratrovanja preko touch schren kontrolerja v katerem je lahko več programov obratovanja kater lahko uporabnik izdela tudi preko menijev sam.Obratovanje lahko nadzorujemooddaljeno preko ethernet povezave. Lahko se določene recepture beležijo v excel datoteke.





Nastavljiv fiksirni obroč omogoča nastavljanje in fiksiranje kateregakoli kota obratovanja.Enostavno je tudi

Izvlačenje iz reaktorja je enostavno ker ga dvignemo in  pravilo obrnemo in odpeljemo na drugo mesto.



Nastavlja se kot od navpično
dol do dvignjene osi višje od
pogona mešala.



To je kot več kot 120 kotnih
 stopinj.



MDL 1200 PP- 750W T8 FI160 fq rotor/gred polipropilen



možne izvedbe

jeklo ST237,
inox316
PP/PE/PVC/PVDF















 Serija : CLASICA  MIX

ASINHRON MEŠALA







3D Clasica mix

MEŠALA CLASICA  MIX- INOX FQ ASINHRON











Centrifugalna mešala serije CLASICA MIX so namenjena za mešanje srednje viskoznih tekočin direktno v posodah oziroma embalaži ki imajo odprtine  zgoraj izdelana na navojni čep . Premeri odprtin ki pridejo v poštev za clasicamix so d41,d 51 mm ali več).

Mešala so namenjena prvenstveno hitri prirpavi tekočin katera vsebina se mora kontinuirano mešati.Zaradi varstva okolja in zmanjševanja tveganja je priporočljiva izvedba mešanja ker s tem načinm dela zmanjšamo manipulacijo pretakanja in druge aktivnosti in investicije za mešanje.



Izdelamo lahko izvedbe ki so namenjene za mešanje jedkih/ alkalnih /kislih  kemičnih pripravkov vendar ne višjih temperatur kot 70C

V sami osnovi se lahko izdela oprema iz;
- termoplastov kot so polipropilen (PP) ,polivinilklorid ( PVC) ali  polivinildenfluorid (PVDF)  z drsnimi ležaji iz tehnične keramike SiC ali AlO3 ali posebne izvedbe ležajev iz politetrafluoretilenov s polnili (PTFE) po DIN 16782-2 Polytetrafluoroethylene (PTFE)
-iz nerjavečega kislinsko odpornega jekla ANSI 316Ti  (Wr.Nr.1.4571 ) v kombinaciji z oksidno keramiko ali  ležajnimi bronzami
 DIN EN 17662 ( CuSn8) ali DIN 1705 (CuSn12)

Z napravo CLASSICAMIX mešamo tekočine oziroma medije kinematične viskoznost fluidov do  n < 1.6 mm2/sek    in   gostote   r < 1.5 kg/dm3.



Centrifugalna mešala serije CLASICA MIX so manenjena za mešanje srednje viskoznih tekočin direktno v posodah oziroma embalaži ki imajo odprtine  zgoraj izdelana na navojni čep . Premeri  odprtin ki pridejo v poštev za clasicamix so d41,d 51 mm ali več).

Mešala so namenjena prvenstveno hitri prirpavi tekočin katera vsebina se mora kontinuirano mešati.Zaradi varstva okolja in zmanjševanja tveganja je priporočljiva izvedba mešanja ker s tem načinm dela zmanjšamo manipulacijo pretakanja in druge aktivnosti in investicije za mešanje.










TEHNOLOGIJA MEŠANJA:



V osnovi je naprava izdelana iz mešalne naprave Clasica gnane preko asinhronskega elektromotorja in krmilne elektroomare za nadzor hitrosti in obratovalnega režima mešanja.

Sama naprava clasica mix je izdelana na način da je na gred elektromotorja podaljšana ter na več mestih ležajena in se zaključi z aksialnim rotorjem. Rotor je ponavadi izdelan iz termoplastov, Zaradi obodne hitrosti dviguje fluid aksialno po cevi in se skozi odprtine ohišja vrača pod tlakom in masnim pretokom direktno nazaj v fluid in ustvari vrtinčno horizontalno gibanje in s tem dobro mešanje kljub malim dimenzijskim lastnostim.



Krmilna omara za avtomatsko obratovanje
























E-mail :SERVIS

filmski prikaz problema kavitacije in nepravilnega načina mešanja če je posoda okrogla
in se kompletni sistem žačne vrteti v smeri gibanja mešala .... rešitev so dušilne ovire....

[ Nazaj ]              [ Izdelki ]   [ Lokacija ]              [ Novosti ]       [ Uporabne info. ]            [ E-Mail ]

LASTRATECH d.o.o. , Rakovica 28, 4201 Zg.Besnica-KRANJ   tel: 04 250 66 30     fax: 04 250 66 33,  gsm:  041 642 631
